Wyłącznik różnicowoprądowy, potocznie nazywany różnicówką, to jeden z najważniejszych elementów każdej nowoczesnej instalacji elektrycznej. Jego prawidłowy dobór jest absolutnie kluczowy dla naszego bezpieczeństwa w mieszkaniu, chroniąc nas przed porażeniem prądem i minimalizując ryzyko pożaru. W tym artykule, jako Nikola Laskowska, podzielę się z Państwem praktycznymi wskazówkami, które pomogą podjąć świadomą decyzję i wybrać różnicówkę idealnie dopasowaną do Państwa potrzeb.
Wybór odpowiedniej różnicówki do mieszkania klucz do bezpieczeństwa i zgodności z normami
- Minimalnym standardem dla nowoczesnych instalacji w mieszkaniach jest różnicówka typu A, która wykrywa prądy przemienne i pulsujące stałe.
- Czułość 30 mA to złoty standard w ochronie przeciwporażeniowej, obowiązkowy dla obwodów gniazd wtykowych.
- Prąd znamionowy różnicówki (np. 25A lub 40A) powinien być równy lub większy od prądu zabezpieczenia nadprądowego obwodu.
- Dla instalacji jednofazowej w mieszkaniu potrzebujesz różnicówki dwubiegunowej (2P lub 1P+N).
- Unikaj instalowania jednej różnicówki na całe mieszkanie; zalecany jest podział na kilka obwodów.
- Różnicówka chroni przed porażeniem i pożarem, ale nie przed zwarciami i przeciążeniami do tego służą wyłączniki nadprądowe.
Czym jest różnicówka i dlaczego zwykły bezpiecznik to za mało?
Wyłącznik różnicowoprądowy (RCD) to urządzenie, które nieustannie monitoruje równowagę prądu w instalacji. Działa na prostej zasadzie: porównuje prąd, który wpływa do obwodu, z prądem, który z niego wypływa. Jeśli wszystko jest w porządku, wartości te są identyczne. Jednak w momencie, gdy pojawi się różnica czyli prąd "ucieka" z obwodu, na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia lub przez wadliwą izolację różnicówka natychmiast odcina zasilanie. To właśnie ta szybkość reakcji sprawia, że jest ona tak skuteczna w ochronie przed porażeniem.
Warto zrozumieć, że różnicówka nie jest tym samym co wyłącznik nadprądowy, potocznie nazywany "eską". Wyłącznik nadprądowy chroni instalację przed skutkami przeciążeń (gdy podłączymy zbyt wiele urządzeń) oraz zwarć (gdy prąd płynie poza wyznaczoną ścieżką, np. z powodu uszkodzonego przewodu). Jest to oczywiście niezbędne zabezpieczenie, ale nie chroni ono przed prądem upływowym, który może przepływać przez nasze ciało. W takiej sytuacji "eska" mogłaby nie zadziałać, ponieważ prąd upływowy jest często zbyt mały, aby wywołać jej zadziałanie, ale wystarczająco duży, by zagrozić życiu.
Dlatego właśnie te dwa typy zabezpieczeń muszą ze sobą współpracować. Różnicówka dba o nasze życie i zdrowie, wyłącznik nadprądowy o samą instalację i podłączone do niej urządzenia. Dopiero ich wspólne działanie tworzy kompleksowy system bezpieczeństwa w naszym domu.
Jakie zagrożenia w nowoczesnym mieszkaniu eliminuje prawidłowo dobrany wyłącznik RCD?
Współczesne mieszkania są pełne elektroniki: od smartfonów i laptopów, przez nowoczesne pralki z silnikami inwerterowymi, zmywarki, płyty indukcyjne, po systemy smart home i oświetlenie LED. Te urządzenia, choć komfortowe, mogą generować specyficzne prądy upływowe, a ich uszkodzenie lub niewłaściwe użytkowanie stwarza realne ryzyko. Różnicówka eliminuje zagrożenia takie jak porażenie prądem w wyniku dotknięcia uszkodzonej obudowy urządzenia, która znalazła się pod napięciem, czy też kontakt z przewodem pod napięciem. Chroni również przed ryzykiem pożaru, który może powstać w wyniku długotrwałego, niewielkiego upływu prądu przez uszkodzoną izolację, co prowadzi do przegrzewania się i zapłonu materiałów łatwopalnych. Bez odpowiedniej różnicówki te zagrożenia stają się znacznie bardziej realne.
Obowiązek prawny a zdrowy rozsądek co mówią polskie przepisy?
W Polsce stosowanie wyłączników różnicowoprądowych nie jest jedynie kwestią dobrej praktyki, ale także prawnym obowiązkiem. Zgodnie z normą PN-HD 60364-4-41 oraz Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, różnicówki są obowiązkowe w nowych i modernizowanych instalacjach. Szczególnie dotyczy to obwodów gniazd wtykowych o prądzie znamionowym do 32A, które są przeznaczone do użytku ogólnego i wykorzystywane przez osoby niewykwalifikowane. Standardem w ochronie uzupełniającej (przeciwporażeniowej) jest stosowanie różnicówek o czułości 30 mA. To minimalny wymóg, który każdy odpowiedzialny właściciel mieszkania powinien spełnić, nie tylko ze względu na przepisy, ale przede wszystkim dla bezpieczeństwa swojego i swoich bliskich.
Jak rozszyfrować oznaczenia różnicówki i wybrać właściwą?

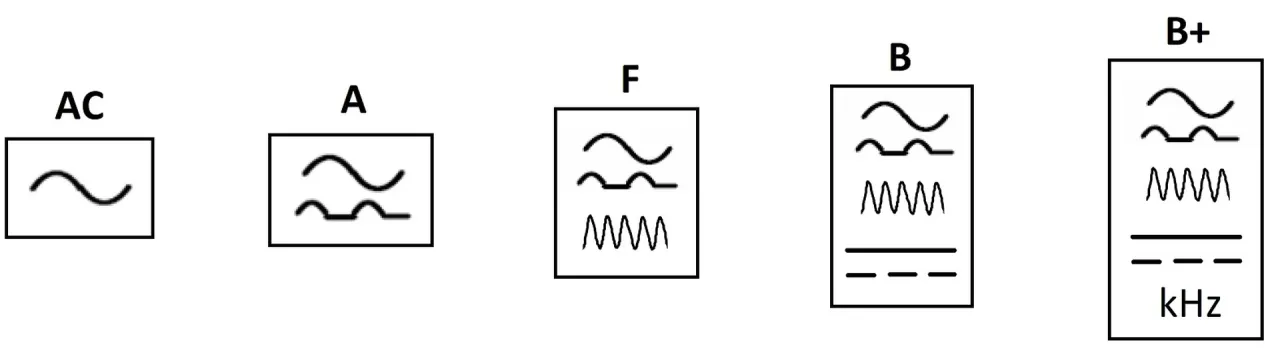

Typ AC, A, F czy B? Zrozum, dlaczego typ A to dziś absolutne minimum
Wybór odpowiedniego typu różnicówki jest kluczowy, a oznaczenia AC, A, F, B wskazują na rodzaje prądów upływowych, które dany wyłącznik jest w stanie wykryć. To parametr, na którym absolutnie nie wolno oszczędzać.
| Typ różnicówki | Wykrywane prądy upływowe | Zastosowanie w mieszkaniu / Uwagi |
|---|---|---|
| AC | Tylko prądy przemienne sinusoidalne. | Przestarzały i niezalecany! Nie wykrywa prądów pulsujących stałych, generowanych przez większość nowoczesnych urządzeń elektronicznych (ładowarki, LED, AGD z zasilaczami impulsowymi). W wielu krajach UE zakazany w nowych instalacjach. |
| A | Prądy przemienne sinusoidalne oraz prądy pulsujące stałe. | Absolutne minimum dla nowoczesnego mieszkania. Skuteczny w obwodach z większością urządzeń elektronicznych. Zapewnia znacznie wyższy poziom bezpieczeństwa niż typ AC. |
| F | Prądy jak typ A, dodatkowo prądy o wyższych częstotliwościach i mieszane. | Zalecany do obwodów z nowoczesnymi urządzeniami, takimi jak pralki z silnikami inwerterowymi, klimatyzatory, pompy ciepła. Zwiększona odporność na niepożądane zadziałania. Warto rozważyć w kuchni i łazience. |
| B | Wszystkie rodzaje prądów upływowych, w tym prąd stały gładki. | Najbardziej zaawansowany. Niezbędny w specyficznych zastosowaniach, np. instalacje fotowoltaiczne, stacje ładowania pojazdów elektrycznych (EV), zasilacze UPS. W typowym mieszkaniu bez tych instalacji rzadko potrzebny. |
Jak widać, typ AC to relikt przeszłości, który w dzisiejszych realiach jest po prostu niebezpieczny. Moja rekomendacja jest jasna: w mieszkaniu zawsze stawiajmy na różnicówki typu A jako absolutne minimum. Jeśli posiadamy nowoczesne AGD z silnikami inwerterowymi, rozważmy typ F, który zapewni jeszcze większy komfort użytkowania i zminimalizuje ryzyko nieuzasadnionych wyłączeń.
Czułość 30 mA złoty standard w ochronie przeciwporażeniowej w mieszkaniu
Czułość różnicówki, czyli prąd znamionowy różnicowy (oznaczany jako IΔn), to wartość prądu upływu, przy której wyłącznik ma zadziałać. W mieszkaniach, gdzie najważniejsza jest ochrona ludzi przed porażeniem, złotym standardem jest czułość 30 mA. Jest to wartość, która zapewnia szybkie odłączenie zasilania, zanim prąd przepływający przez ciało człowieka osiągnie poziom zagrażający życiu. Różnicówki o czułości 10 mA stosuje się w miejscach o szczególnym zagrożeniu, np. w strefach mokrych w łazienkach, ale w standardowej instalacji mieszkaniowej 30 mA jest w zupełności wystarczające i obowiązkowe. Wyższe czułości, takie jak 100 mA czy 300 mA, są przeznaczone głównie do ochrony przeciwpożarowej lub jako zabezpieczenie główne całej instalacji, ale nie zapewniają bezpośredniej ochrony przeciwporażeniowej.
Prąd znamionowy 25A czy 40A? Którą wartość wybrać, aby nie przepłacić i mieć zapas mocy?
Prąd znamionowy różnicówki (In) określa maksymalny prąd, jaki może przez nią przepływać w sposób ciągły bez uszkodzenia. Ważne jest, aby ta wartość była równa lub większa od prądu zabezpieczenia nadprądowego (bezpiecznika), które poprzedza różnicówkę. W typowych instalacjach mieszkaniowych często spotykamy zabezpieczenia 20A lub 25A. W takim przypadku różnicówka 25A byłaby wystarczająca. Jednakże, biorąc pod uwagę niewielką różnicę w cenie, często rekomenduję wybór różnicówki 40A. Daje to większy zapas mocy i elastyczność w przypadku ewentualnej modernizacji instalacji czy zwiększenia obciążenia w przyszłości. Nie ma sensu przepłacać za znacznie wyższe wartości, jeśli nie są one uzasadnione projektem instalacji, ale niewielki zapas jest zawsze dobrą praktyką.
Instalacja jednofazowa w bloku czyli jakiej różnicówki (2P) potrzebujesz
W większości mieszkań w Polsce, szczególnie w blokach, mamy do czynienia z instalacją jednofazową o napięciu 230V. W takim przypadku potrzebujemy różnicówki dwubiegunowej, oznaczonej jako 2P lub 1P+N. Oznacza to, że wyłącznik będzie miał dwa zaciski wejściowe i dwa wyjściowe, obsługując przewód fazowy (L) i neutralny (N). Upewnij się, że wybierasz właśnie taki typ, aby był kompatybilny z Twoją instalacją.

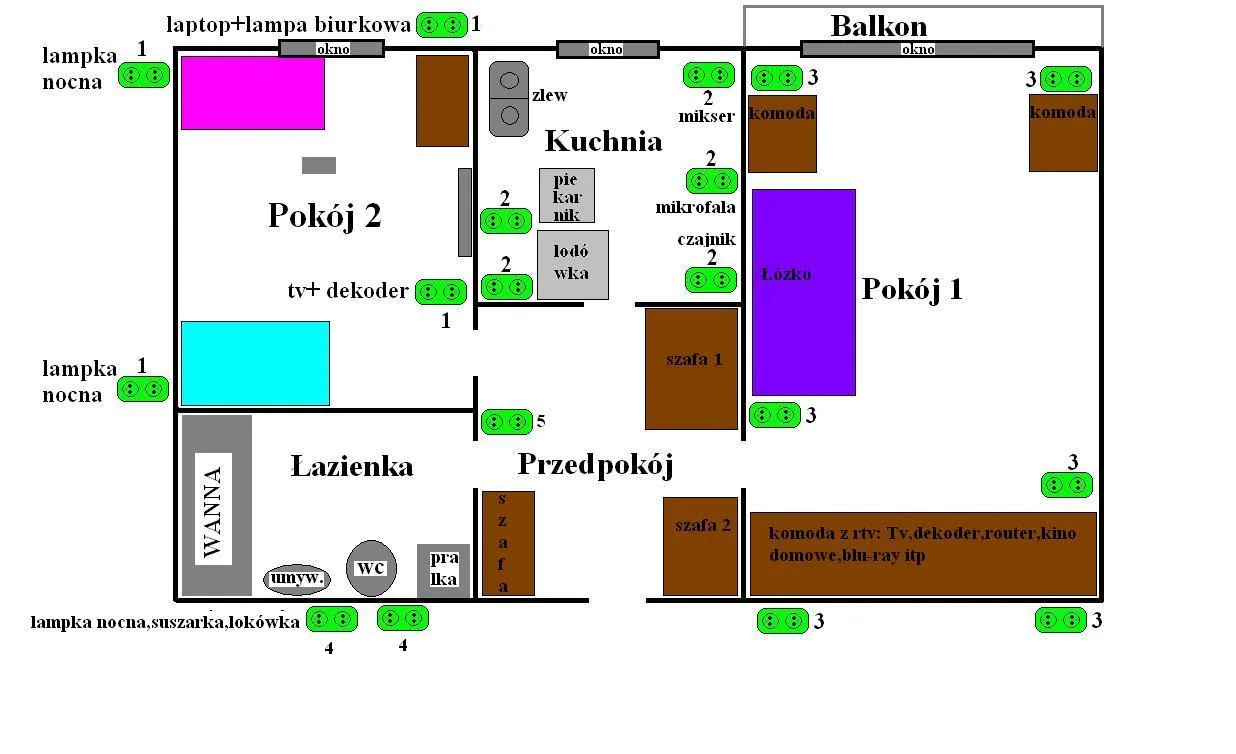

Dobór różnicówki do konkretnych obwodów w mieszkaniu
Dlaczego jedna różnicówka na całe mieszkanie to poważny błąd?
Częstym błędem, który niestety wciąż widuję, jest instalowanie tylko jednej różnicówki na całe mieszkanie. Choć teoretycznie spełnia to minimalne wymogi prawne, w praktyce jest to rozwiązanie bardzo niepraktyczne i frustrujące. Wyobraźmy sobie sytuację: w kuchni uszkodzi się czajnik, powodując niewielki upływ prądu. Jeśli całe mieszkanie jest pod jedną różnicówką, nagle gaśnie światło i przestają działać wszystkie urządzenia w całym lokalu! To brak selektywności, który znacząco obniża komfort użytkowania. Zdecydowanie zalecam podział instalacji na kilka obwodów, z których każdy lub grupa obwodów będzie chroniona osobną różnicówką. Taki podział pozwala na szybką lokalizację awarii i ogranicza jej skutki do jednego, konkretnego obszaru.
Różnicówka dla kuchni i łazienki strefy specjalnego nadzoru
Kuchnia i łazienka to bez wątpienia strefy o podwyższonym ryzyku. W łazience mamy do czynienia z wodą i wilgocią, co zwiększa przewodnictwo elektryczne i ryzyko porażenia. W kuchni natomiast używamy wielu urządzeń o dużej mocy (płyta indukcyjna, piekarnik, zmywarka, lodówka), często z zaawansowaną elektroniką. Dlatego też, obwody gniazd wtykowych w tych pomieszczeniach bezwzględnie powinny być zabezpieczone osobnymi różnicówkami. Moja rekomendacja to różnicówki typu A lub nawet F (zwłaszcza jeśli mamy nowoczesną pralkę czy zmywarkę z silnikiem inwerterowym) o czułości 30 mA. To zapewni maksymalne bezpieczeństwo tam, gdzie jest ono najbardziej potrzebne.
Jak zabezpieczyć obwody gniazdek w pokojach i salonie?
Pozostałe pomieszczenia w mieszkaniu, takie jak sypialnie, salon czy pokoje dziecięce, również wymagają odpowiedniego zabezpieczenia. Wszystkie obwody gniazdek w tych pomieszczeniach powinny być chronione wyłącznikami różnicowoprądowymi. Tutaj również zalecam stosowanie różnicówek typu A o czułości 30 mA. Możemy zgrupować kilka obwodów gniazdek pod jedną różnicówką, pamiętając jednak o zasadzie selektywności jeśli awaria w jednym pokoju ma nie wyłączać zasilania w całym mieszkaniu, warto rozważyć podział na co najmniej dwie różnicówki dla obwodów gniazd w pokojach.
Czy oświetlenie również wymaga zabezpieczenia różnicówką?
W przypadku obwodów oświetleniowych, przepisy nie zawsze nakładają bezwzględny obowiązek stosowania różnicówki, zwłaszcza jeśli oprawy oświetleniowe są zamontowane na stałe i nie ma bezpośredniego ryzyka kontaktu z elementami pod napięciem. Jednakże, z punktu widzenia maksymalnego bezpieczeństwa, zabezpieczenie obwodów oświetleniowych różnicówką jest dobrą praktyką. Zwiększa to ogólny poziom ochrony w mieszkaniu i może zapobiec porażeniu w przypadku uszkodzenia oprawy czy instalacji oświetleniowej. Warto rozważyć taką inwestycję, zwłaszcza przy nowej instalacji lub gruntownej modernizacji.
Unikaj tych błędów: wybór i instalacja różnicówki
Kupno najtańszej różnicówki typu AC pozorna oszczędność kosztem bezpieczeństwa
Wiem, że pokusa oszczędności bywa silna, ale wybór najtańszej różnicówki, zwłaszcza typu AC, to błąd, który może kosztować nas zdrowie, a nawet życie. Jak już wspomniałam, typ AC jest przestarzały i nie radzi sobie z prądami generowanymi przez nowoczesne urządzenia elektroniczne. Inwestując w taką różnicówkę, zyskujemy tylko pozorne bezpieczeństwo. Nie ryzykujmy! Różnica w cenie między typem AC a A jest zazwyczaj niewielka w stosunku do wartości, jaką jest nasze bezpieczeństwo i sprawność instalacji elektrycznej. Zawsze stawiajmy na jakość i zgodność z aktualnymi standardami.
Błędne łączenie przewodów N i PE za różnicówką jak uniknąć ciągłego "wybijania"?
Jednym z najczęstszych błędów instalacyjnych, który prowadzi do ciągłego "wybijania" różnicówki, jest błędne połączenie przewodów neutralnego (N) i ochronnego (PE) za wyłącznikiem. Różnicówka działa na zasadzie bilansu prądów w przewodach fazowym i neutralnym. Jeśli za nią dojdzie do połączenia N i PE, część prądu z przewodu neutralnego "ucieka" do przewodu ochronnego, a różnicówka interpretuje to jako prąd upływowy i natychmiast zadziała. Za wyłącznikiem różnicowoprądowym przewody N i PE muszą być bezwzględnie rozdzielone i nigdy nie mogą się ze sobą stykać. To fundamentalna zasada, której przestrzeganie jest kluczowe dla prawidłowego działania różnicówki i bezpieczeństwa całej instalacji.
Brak regularnego testowania czy przycisk "TEST" to tylko ozdoba?
Wielu użytkowników nie zdaje sobie sprawy, że przycisk "TEST" na obudowie różnicówki nie jest tylko ozdobą. To niezwykle ważny element, który służy do regularnego sprawdzania sprawności wyłącznika. Naciśnięcie go symuluje prąd upływu i powinno spowodować natychmiastowe zadziałanie różnicówki (jej wyłączenie). Zalecam testowanie różnicówki przynajmniej raz w miesiącu. To prosta czynność, która zajmuje zaledwie kilka sekund, a daje nam pewność, że w razie rzeczywistego zagrożenia, wyłącznik zadziała prawidłowo i ochroni nas przed porażeniem. Brak regularnego testowania to zaniedbanie, które może mieć poważne konsekwencje.
Checklista: wybór idealnej różnicówki do Twojego mieszkania
Typ A, 30mA, 40A gotowa rekomendacja dla typowej instalacji
Podsumowując, jeśli szukają Państwo gotowej rekomendacji dla typowej instalacji jednofazowej w mieszkaniu, oto moja sprawdzona checklista:
- Typ: A (absolutne minimum, najlepiej dla wszystkich obwodów gniazd).
- Czułość: 30 mA (standard dla ochrony przeciwporażeniowej).
- Prąd znamionowy: 40A (zapewnia bezpieczny zapas mocy i elastyczność, choć 25A może być wystarczające, jeśli poprzedzające zabezpieczenie nadprądowe jest niższe).
- Liczba biegunów: 2P (1P+N) dla instalacji jednofazowej.
Pamiętajmy o podziale na obwody każda kuchnia i łazienka powinna mieć swoją różnicówkę, a pozostałe gniazdka podzielone na co najmniej jeden, a najlepiej dwa obwody.
Kiedy warto zainwestować w bardziej zaawansowany typ F?
Jeśli w Państwa mieszkaniu znajdują się nowoczesne urządzenia, takie jak pralki z silnikami inwerterowymi, klimatyzatory, pompy ciepła, czy też planują Państwo ich zakup, warto rozważyć inwestycję w różnicówkę typu F, zwłaszcza dla obwodów zasilających te urządzenia. Typ F oferuje zwiększoną odporność na niepożądane zadziałania, które mogą być spowodowane przez specyficzne prądy generowane przez te zaawansowane sprzęty. To zapewni większy komfort użytkowania i zminimalizuje ryzyko niespodziewanych przerw w dostawie prądu.
Przeczytaj również: Balkon w bloku: Jak stworzyć funkcjonalną oazę? Poradnik eksperta
Pamiętaj: ostateczny dobór i montaż zawsze powierz certyfikowanemu elektrykowi
Chociaż ten artykuł dostarcza kompleksowej wiedzy, proszę pamiętać, że ostateczny dobór, instalacja i testowanie wyłączników różnicowoprądowych to zadania, które zawsze należy powierzyć certyfikowanemu elektrykowi. Instalacje elektryczne to obszar, w którym nie ma miejsca na kompromisy i samodzielne eksperymenty. Wykwalifikowany specjalista nie tylko dobierze odpowiednie urządzenia zgodnie z obowiązującymi normami i specyfiką Państwa instalacji, ale także prawidłowo je zamontuje i przetestuje, gwarantując bezpieczeństwo i zgodność z przepisami. To inwestycja w spokój ducha i ochronę Państwa domu i rodziny.
