Wymiana lub podłączenie domofonu w bloku może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i przygotowaniem, z powodzeniem poradzisz sobie z nim samodzielnie. Ten praktyczny przewodnik krok po kroku pomoże Ci zrozumieć różnice między systemami analogowymi i cyfrowymi, nauczy, jak prawidłowo podłączyć przewody oraz wskaże, jak unikać typowych błędów, co pozwoli Ci zaoszczędzić czas i pieniądze.
Samodzielne podłączenie domofonu w bloku kluczowe kroki do sukcesu
- Zawsze zidentyfikuj system domofonowy (analogowy lub cyfrowy) przed rozpoczęciem prac, licząc przewody lub sprawdzając model starego unifonu.
- W systemach analogowych kluczowe jest dokładne przepisanie połączeń ze starego unifonu, ponieważ nie ma jednolitego standardu kolorystycznego kabli.
- Systemy cyfrowe wymagają podłączenia przewodów L+ i L- z zachowaniem polaryzacji oraz prawidłowego ustawienia adresu unifonu za pomocą zworek.
- Przygotuj niezbędne narzędzia i zawsze dokumentuj stare połączenia (zdjęcia!) przed demontażem, aby uniknąć pomyłek.
- Upewnij się, że nowy unifon jest kompatybilny z istniejącym systemem domofonowym w budynku.
- W przypadku problemów z dzwonieniem, słuchaniem lub otwieraniem drzwi, sprawdź poprawność połączeń, adresowanie (w cyfrowych) i kompatybilność urządzenia.
Przygotowanie do wymiany domofonu: Co musisz wiedzieć?
Analogowy czy cyfrowy? Jak w 3 minuty rozpoznać system w Twoim bloku
Zanim zabierzesz się za demontaż starego unifonu, kluczowe jest ustalenie, z jakim systemem domofonowym masz do czynienia. W polskich blokach spotykamy głównie dwa typy: analogowe i cyfrowe. Najprostszym sposobem na ich rozpoznanie jest policzenie liczby przewodów wychodzących ze ściany i podłączonych do Twojego domofonu.
Jeśli widzisz dwa przewody, niemal na pewno masz do czynienia z systemem cyfrowym. Takie rozwiązania dominują w nowym budownictwie i modernizowanych instalacjach. Popularni producenci to Cyfral, Laskomex czy Proel. Jeśli natomiast do Twojego unifonu podłączone są cztery, pięć lub więcej przewodów, jest to system analogowy, charakterystyczny dla starszych bloków z lat 80., 90. i wczesnych 2000. Wśród marek często spotkasz Urmet, Mifon czy Tesla. Zawsze możesz też sprawdzić model starego unifonu lub, co jest najpewniejsze, zapytać o typ systemu w administracji budynku to zaoszczędzi Ci wiele potencjalnych problemów.
Niezbędne narzędzia, które musisz przygotować (lista)
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. Odpowiednie przygotowanie to podstawa sukcesu i bezpieczeństwa. Oto lista, którą zawsze polecam:
- Śrubokręty: Płaski i krzyżakowy, w różnych rozmiarach przydadzą się do odkręcania obudowy i zacisków.
- Kombinerki lub ściągacz izolacji: Do ewentualnego skrócenia lub odizolowania przewodów.
- Miernik uniwersalny (multimetr): Opcjonalnie, ale bardzo pomocny przy diagnostyce, zwłaszcza w przypadku problemów z napięciem czy ciągłością obwodu.
- Telefon z aparatem: Absolutnie niezbędny do dokumentacji o tym za chwilę!
- Małe nożyczki lub nożyk: Do precyzyjnego usuwania izolacji, jeśli zajdzie taka potrzeba.

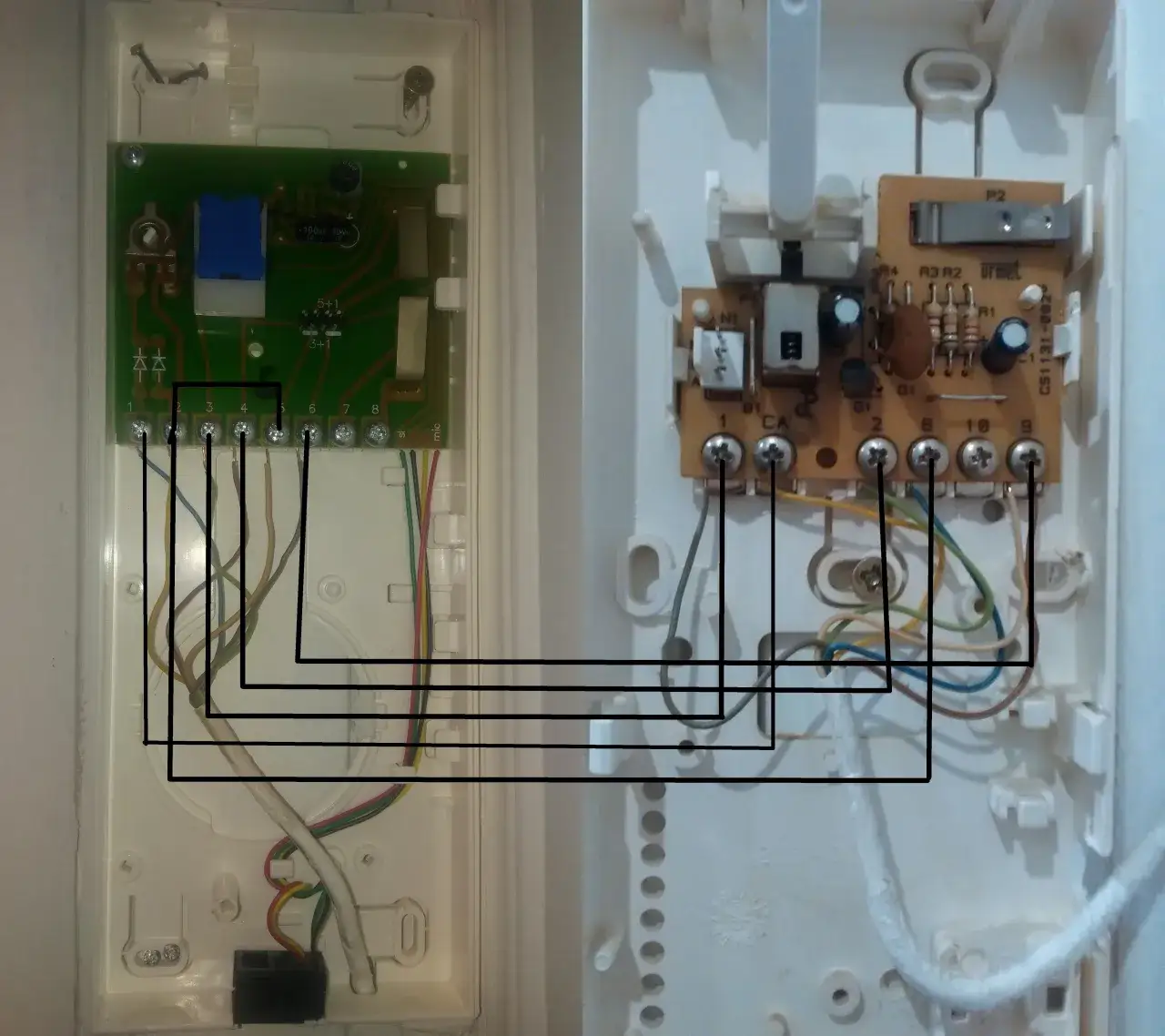

Zrób to ZAWSZE przed demontażem: Dokumentacja starych połączeń
To jest chyba najważniejsza rada, jaką mogę Ci dać! Zanim odłączysz choćby jeden przewód, koniecznie zrób kilka zdjęć istniejących połączeń. Fotografuj dokładnie, który kolor kabla jest podłączony do którego zacisku w starym unifonie. Dlaczego to takie ważne? W systemach analogowych często nie ma jednolitego standardu kolorystycznego kabli. Oznacza to, że czerwony kabel u Ciebie może odpowiadać za zupełnie inną funkcję niż czerwony kabel u sąsiada, a nawet w innym mieszkaniu w tym samym bloku! Dokładna dokumentacja pozwoli Ci bezbłędnie przenieść połączenia na nowy unifon i uniknąć frustrujących prób i błędów. Wierz mi, to oszczędność nerwów i czasu.
Podłączanie domofonu analogowego: Przewodnik krok po kroku
Tajemnica kolorowych kabelków: Jak rozszyfrować ich funkcje?
Jak już wspomniałam, w systemach analogowych kolory kabli to często loteria. Nie ma tu jednego, ogólnopolskiego standardu, dlatego tak kluczowe jest dokładne przepisanie połączeń ze starego unifonu. Zazwyczaj do unifonu analogowego doprowadzonych jest kilka żył, z których każda odpowiada za inną funkcję. Najczęściej spotykane to: żyła słuchawki (odpowiedzialna za dźwięk w słuchawce), żyła mikrofonu (do przekazywania Twojego głosu), żyła masy (wspólny punkt odniesienia dla wszystkich sygnałów), żyła wywołania (sygnał dzwonienia) oraz żyła elektrozaczepu (odpowiedzialna za otwieranie drzwi). Twoim zadaniem jest zidentyfikowanie, który kabel pełni którą funkcję, bazując na starym podłączeniu.

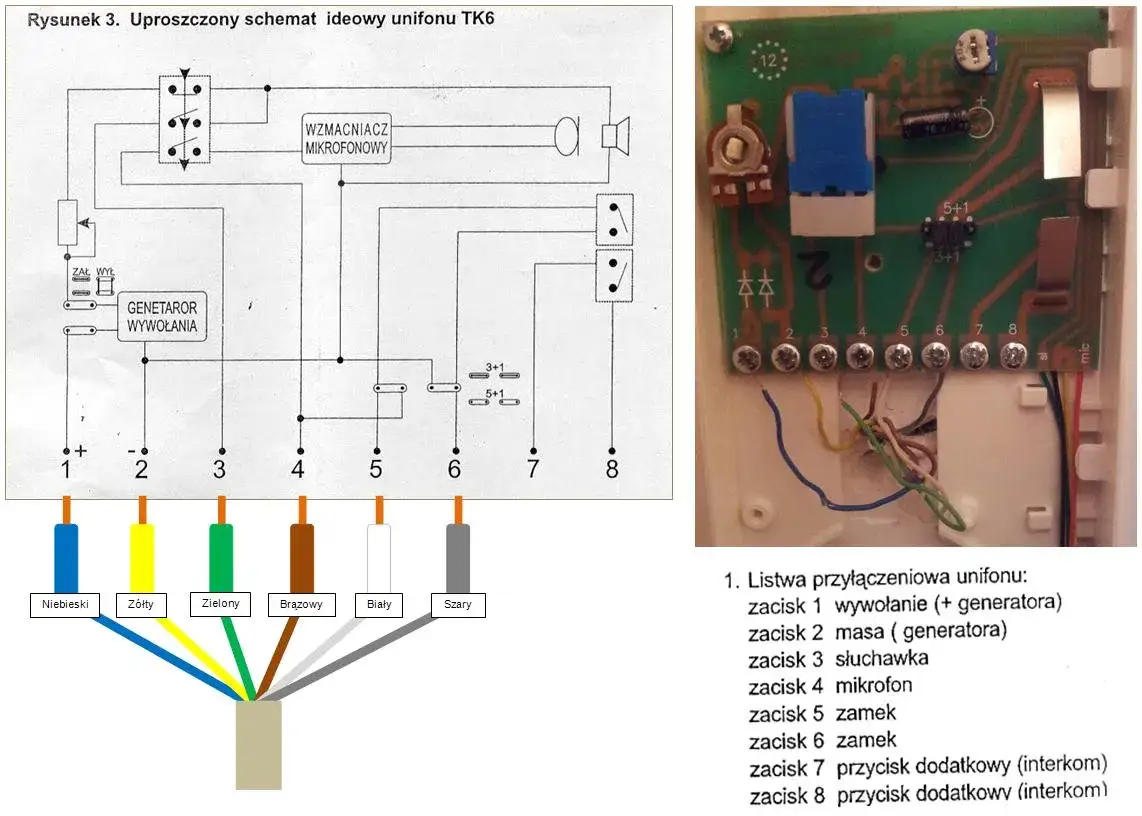

Mapa połączeń: Gdzie podpiąć masę, słuchawkę, mikrofon i elektrozaczep?
Po zidentyfikowaniu funkcji poszczególnych kabli, musisz prawidłowo podłączyć je do nowego unifonu. Producenci unifonów analogowych stosują różne oznaczenia zacisków, ale ich funkcje są zazwyczaj takie same. Poniżej przedstawiam najczęściej spotykane oznaczenia i ich znaczenie:
| Oznaczenie zacisku | Funkcja |
|---|---|
| SŁUCHAWKA / SPK / GŁOŚNIK | Przewód odpowiedzialny za dźwięk w słuchawce unifonu. |
| MIKROFON / MIC | Przewód odpowiedzialny za przekazywanie Twojego głosu na zewnątrz. |
| MASA / GND / MINUS | Wspólny przewód odniesienia dla wszystkich sygnałów, często uziemienie. |
| WYWOŁANIE / RING / CALL | Przewód sygnałowy odpowiedzialny za dzwonienie unifonu. |
| ZACZEP / Z1 / Z2 / OTWIERANIE | Przewód odpowiedzialny za aktywację elektrozaczepu i otwarcie drzwi. |
Pamiętaj, aby dokładnie sprawdzić instrukcję dołączoną do nowego unifonu, ponieważ oznaczenia mogą się nieznacznie różnić. Najważniejsze jest, aby przenieść funkcje, a nie kolory.
Najczęstsze błędy przy podłączaniu "analoga" i jak ich uniknąć
Z mojego doświadczenia wiem, że przy podłączaniu domofonów analogowych najczęściej popełniane są te same błędy. Oto one i wskazówki, jak ich uniknąć:
- Pomylenie funkcji kabli: Najczęstszy błąd to zamiana miejscami przewodów mikrofonu ze słuchawką lub wywołania z masą. Skutkuje to brakiem dźwięku, niemożnością mówienia lub dzwonienia. Jak uniknąć: Dokładne zdjęcia i notatki ze starego podłączenia to podstawa. Testuj domofon po podłączeniu każdej funkcji, zanim zamkniesz obudowę.
- Brak podłączenia masy: Jeśli masa nie zostanie podłączona lub będzie miała słaby styk, cały system może nie działać prawidłowo lub wcale. Jak uniknąć: Upewnij się, że przewód masy jest solidnie zamocowany w odpowiednim zacisku.
- Złe podłączenie elektrozaczepu: Może skutkować brakiem możliwości otwierania drzwi lub, co gorsza, ciągłym otwarciem. Jak uniknąć: Sprawdź dokładnie, czy przewody elektrozaczepu są podłączone do właściwych zacisków (często oznaczonych jako Z1/Z2 lub symbol kluczyka).
- Słabe styki: Luźno dokręcone przewody mogą powodować sporadyczne działanie lub całkowity brak komunikacji. Jak uniknąć: Po podłączeniu każdego przewodu delikatnie pociągnij go, aby upewnić się, że jest solidnie zamocowany w zacisku.
Instalacja domofonu cyfrowego: Prosty przewodnik dla każdego
Dlaczego dwa przewody wystarczą? Zasada działania systemu cyfrowego
Systemy cyfrowe to prawdziwa rewolucja w domofonach. W przeciwieństwie do analogowych, gdzie każda funkcja wymagała osobnego przewodu, tutaj wystarczą zaledwie dwa przewody do obsługi całej komunikacji i zasilania. Jak to możliwe? Technologia cyfrowa wykorzystuje tzw. multipleksowanie sygnałów. Oznacza to, że wszystkie informacje głos, sygnał dzwonienia, sygnał otwierania drzwi są przesyłane w postaci cyfrowej, sekwencyjnie, po tych samych dwóch żyłach. Centrala domofonowa na dole budynku "wie", do którego unifonu ma wysłać sygnał, dzięki unikalnemu adresowi każdego aparatu. To znacznie upraszcza instalację i zmniejsza ilość okablowania.
Ustawianie zworek, czyli jak "zameldować" nowy unifon pod Twoim adresem
Kluczowym elementem instalacji domofonu cyfrowego jest ustawienie jego adresu, czyli przypisanie mu numeru Twojego mieszkania. Bez tego unifon nie będzie wiedział, kiedy ma dzwonić i do kogo przekazywać sygnały. Adresowanie odbywa się zazwyczaj za pomocą małych zworek (jumperów) lub mikroprzełączników (DIP switchy) znajdujących się na płytce drukowanej unifonu. Każdy producent ma swój własny system kodowania, dlatego konieczne jest zajrzenie do instrukcji obsługi nowego urządzenia. Na przykład, w domofonach Cyfral często spotkamy tabelę, która pokazuje, jak ustawić zworki dla konkretnego numeru mieszkania (np. dla mieszkania 1 ustawiamy zworkę 1, dla mieszkania 2 zworkę 2, dla mieszkania 3 zworki 1 i 2 itd.). To jest krok, którego nie możesz pominąć ani wykonać błędnie, jeśli chcesz, aby Twój domofon działał poprawnie!
Podłączanie przewodów L+ i L-: Dlaczego polaryzacja jest tutaj krytyczna?
W systemach cyfrowych, gdzie mamy tylko dwa przewody, są one zazwyczaj oznaczone jako L+ i L- (lub L1 i L2). W przeciwieństwie do systemów analogowych, tutaj polaryzacja ma kluczowe znaczenie. Oznacza to, że przewód oznaczony jako "plus" z instalacji musi być podłączony do zacisku "plus" w unifonie, a "minus" do "minus". Jeśli pomylisz polaryzację, unifon po prostu nie będzie działał nie będzie dzwonił, nie będzie słychać rozmów ani nie otworzysz drzwi. Zawsze upewnij się, że podłączasz przewody zgodnie z oznaczeniami na unifonie i, jeśli to możliwe, z oznaczeniami na przewodach wychodzących ze ściany (choć te ostatnie nie zawsze są tak precyzyjne).
Mój domofon dzwoni, ale u sąsiada: Rozwiązywanie problemów z adresowaniem
Jednym z najbardziej frustrujących problemów, z jakimi spotykam się przy domofonach cyfrowych, jest sytuacja, gdy unifon dzwoni, ale... pod złym adresem. Klasyczny przykład: ktoś dzwoni do Ciebie, a dzwoni u sąsiada, albo odwrotnie. To niemal zawsze oznacza błędne ustawienie zworek lub mikroprzełączników adresowych w Twoim unifonie. Czasem wystarczy drobna pomyłka, przestawienie jednej zworki, aby system "widział" Twój unifon jako aparat sąsiada. W takiej sytuacji wróć do instrukcji producenta, sprawdź dokładnie tabelę kodowania i upewnij się, że zworki są ustawione precyzyjnie dla numeru Twojego mieszkania. To najczęstsza przyczyna tego typu problemów i na szczęście zazwyczaj najłatwiejsza do naprawienia.
Diagnostyka i rozwiązywanie problemów z domofonem po instalacji
Checklista po instalacji: Co sprawdzić, zanim przykręcisz obudowę?
Zawsze powtarzam, że pośpiech jest złym doradcą. Zanim ostatecznie zamkniesz obudowę nowego unifonu, wykonaj krótką, ale kompleksową checklistę. To pozwoli Ci upewnić się, że wszystko działa prawidłowo i uniknąć ponownego otwierania urządzenia:
- Sprawdź dzwonienie: Poproś kogoś, aby zadzwonił do Ciebie z panelu zewnętrznego. Czy unifon dzwoni?
- Sprawdź słuchanie: Czy słyszysz osobę stojącą przy bramie/drzwiach?
- Sprawdź mówienie: Czy osoba na zewnątrz słyszy Ciebie?
- Sprawdź otwieranie drzwi: Czy przycisk otwierania drzwi działa prawidłowo i zwalnia elektrozaczep?
- Sprawdź jakość dźwięku: Czy rozmowa jest czysta, bez szumów i zakłóceń?
Jeśli wszystkie punkty są na plus, możesz śmiało przykręcać obudowę. Jeśli nie, przejdź do kolejnego etapu diagnostyki.
Domofon nie dzwoni, nie słychać lub nie otwiera: Gdzie szukać przyczyny?
Po instalacji może się zdarzyć, że domofon nie działa tak, jak powinien. Oto najczęstsze problemy i ich potencjalne przyczyny:
-
Domofon nie dzwoni / dzwoni u sąsiada:
- W systemie analogowym: Prawdopodobnie problem z żyłą wywołania lub masą. Sprawdź, czy są prawidłowo podłączone.
- W systemie cyfrowym: Niemal na pewno źle ustawiony adres (zworki/mikroprzełączniki). Sprawdź instrukcję i ustaw ponownie.
-
Nie słychać rozmówcy / rozmówca nie słyszy mnie:
- W systemie analogowym: Problem z żyłą słuchawki lub mikrofonu. Sprawdź ich połączenia.
- W systemie cyfrowym: Może to być problem z polaryzacją L+/L- lub ogólny brak komunikacji. Sprawdź polaryzację i zasilanie.
-
Nie działa otwieranie drzwi (elektrozaczep):
- W systemie analogowym: Problem z żyłą elektrozaczepu. Sprawdź połączenie do zacisków Z1/Z2.
- W systemie cyfrowym: Może to być związane z ogólnym brakiem komunikacji (zła polaryzacja, adres) lub uszkodzeniem samego przycisku w unifonie.
-
Całkowity brak działania (brak zasilania, nic nie świeci):
- W systemie cyfrowym: Zła polaryzacja L+/L- to najczęstsza przyczyna. Sprawdź też, czy przewody są solidnie dokręcone.
- W systemie analogowym: Brak podłączonej masy lub uszkodzenie głównego przewodu zasilającego (mniej prawdopodobne).
Czy na pewno kupiłeś odpowiedni model? Kwestia kompatybilności unifonów
Bardzo często spotykam się z pytaniem: "Czy mogę podłączyć dowolny unifon?". Odpowiedź brzmi: nie, nie każdy unifon jest uniwersalny. Musisz upewnić się, że nowy aparat jest kompatybilny z istniejącym systemem domofonowym w Twoim budynku. To oznacza, że unifon analogowy nie będzie działał z systemem cyfrowym i odwrotnie. Co więcej, w niektórych przypadkach, nawet w ramach tego samego typu systemu (np. analogowego), konieczne jest użycie unifonu konkretnego producenta, który jest kompatybilny z centralą domofonową zainstalowaną w bloku. Dobrym przykładem jest system Urmet, który często wymaga dedykowanych aparatów tej marki. Zawsze przed zakupem upewnij się, jaki system masz w bloku i czy wybrany unifon jest z nim zgodny informację o kompatybilności znajdziesz w specyfikacji produktu lub na opakowaniu.
Przeczytaj również: Mieszkanie w bloku: jak ubezpieczyć mądrze? Poradnik krok po kroku
Samodzielna wymiana czy fachowiec: Co się bardziej opłaca?
Ile kosztuje nowy unifon i dlaczego ceny tak się różnią?
Koszt zakupu nowego unifonu to zazwyczaj niewielki wydatek, który w dużej mierze zależy od typu systemu i marki. Unifony analogowe są zazwyczaj tańsze, ich ceny wahają się w przedziale od 40 do 80 zł. Unifony cyfrowe, ze względu na bardziej zaawansowaną technologię, są nieco droższe ich koszt to zazwyczaj od 60 do 150 zł. Różnice w cenach wynikają także z dodatkowych funkcji (np. regulacja głośności, wyciszenie dzwonka, dodatkowe przyciski) oraz, oczywiście, z renomy producenta. Pamiętaj, że inwestycja w dobry, kompatybilny unifon to gwarancja spokoju na lata.
Kiedy definitywnie należy zadzwonić po specjalistę ze spółdzielni?
Mimo że zachęcam do samodzielnych prób, są sytuacje, w których wezwanie fachowca jest zdecydowanie najlepszym rozwiązaniem. Nie ma sensu ryzykować uszkodzenia instalacji w całym bloku lub marnować czasu na problem, który wymaga specjalistycznej wiedzy i sprzętu. Zadzwoń po specjalistę, jeśli:
- Nie masz pewności co do typu systemu i nie potrafisz go zidentyfikować.
- Przewody w ścianie są uszkodzone, stare, skorodowane lub ich izolacja jest zniszczona.
- Po kilku próbach i sprawdzeniu wszystkich punktów z checklisty, domofon nadal nie działa.
- Masz do czynienia ze skomplikowanymi systemami hybrydowymi lub wideodomofonami, które wymagają bardziej zaawansowanej konfiguracji.
- Obawiasz się, że możesz uszkodzić instalację w bloku lub po prostu nie czujesz się komfortowo z pracami elektrycznymi.
Koszt usługi fachowca, w zależności od miasta i złożoności problemu, to zazwyczaj od 100 do 250 zł. Czasem warto zapłacić za spokój i pewność, że wszystko zostanie wykonane profesjonalnie.
