W świecie budownictwa istnieją pewne fundamentalne pojęcia, które choć niewidoczne dla laika, stanowią o sile i precyzji każdej konstrukcji. Jednym z nich jest oś budynku kluczowa linia odniesienia, bez której niemożliwe byłoby wzniesienie stabilnego i funkcjonalnego obiektu. Zrozumienie jej znaczenia jest niezbędne dla każdego, kto planuje budowę, studiuje kierunki techniczne czy analizuje dokumentację projektową.

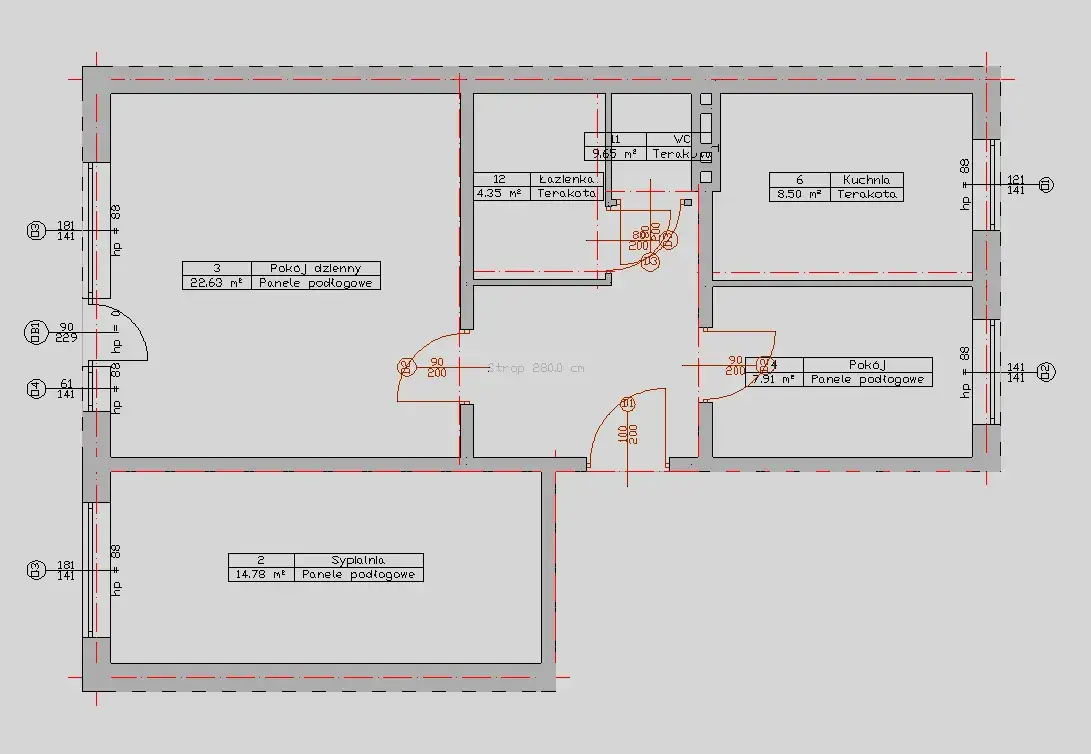

Oś budynku niewidzialna linia, która jest fundamentem stabilności i precyzji każdej konstrukcji
- Definicja: Oś budynku to linia odniesienia (pozioma lub pionowa), która określa położenie, symetrię i stanowi główny punkt odniesienia dla wszystkich wymiarów i kształtów konstrukcji.
- Funkcje kluczowe: Wyznacza przebieg elementów nośnych (ścian, słupów, fundamentów), jest podstawą dla wymiarowania na projekcie oraz narzędziem do zachowania symetrii i estetyki obiektu.
- Rola geodety: Wytyczenie osi w terenie jest jednym z pierwszych i najważniejszych etapów budowy, realizowanym przez uprawnionego geodetę, często za pomocą ław drutowych (ciesielskich).
- Oznaczenia: Na rysunkach technicznych osie oznacza się linią punktową, opisując je cyframi (poziome) i wielkimi literami (pionowe).
- Rodzaje: Wyróżnia się osie konstrukcyjne (przez środek elementów nośnych) i modularne (organizujące przestrzeń w regularnych odstępach).
- Konsekwencje błędów: Błędy w wytyczeniu osi są niezwykle kosztowne i trudne do naprawienia, wpływając na stabilność i bezpieczeństwo budowli.
Czym tak naprawdę jest oś budynku? Prosta definicja kluczowego pojęcia
Oś budynku to nic innego jak linia odniesienia najczęściej pozioma, choć zdarzają się również osie pionowe która w precyzyjny sposób określa położenie, symetrię oraz stanowi główny punkt odniesienia dla wszystkich wymiarów i kształtów projektowanej konstrukcji. Można ją sobie wyobrazić jako niewidzialną siatkę, na której opiera się cały budynek, zarówno w fazie projektowej, jak i wykonawczej. To właśnie od jej prawidłowego wyznaczenia zależy, czy obiekt będzie stał prosto, stabilnie i dokładnie tak, jak zaplanowano w projekcie.
To nie tylko linia na mapie: trzy kluczowe role osi budynku
Z mojego doświadczenia wynika, że osie budynku pełnią znacznie więcej funkcji niż tylko bycie abstrakcyjnym punktem na rysunku. Ich rola jest wielowymiarowa i absolutnie kluczowa dla powodzenia każdej inwestycji budowlanej. Wyróżniam trzy główne obszary, w których osie odgrywają fundamentalne znaczenie:
Punkt odniesienia konstrukcyjnego: To właśnie osie wyznaczają przebieg i położenie najważniejszych elementów nośnych budynku. Mówimy tu o ścianach nośnych, słupach, podciągach, a także fundamentach. Precyzyjne osiowanie tych elementów jest absolutnie kluczowe dla prawidłowego rozkładu obciążeń w całej konstrukcji. Jeśli osie zostaną wytyczone nieprawidłowo, może to prowadzić do nierównomiernego obciążenia poszczególnych elementów, co w konsekwencji obniży stabilność i bezpieczeństwo całego obiektu. Właśnie dlatego tak dużą wagę przykładam do tego etapu prac.
Podstawa dla wymiarowania: Na każdym projekcie budowlanym, niezależnie od tego, czy jest to projekt architektoniczny, czy konstrukcyjny, osie stanowią siatkę, do której odnoszą się wszystkie wymiary. Dzięki temu każdy element od grubości ściany, przez rozstaw okien, po lokalizację instalacji może być jednoznacznie i precyzyjnie określony. Bez tej siatki wymiarowanie byłoby chaotyczne, a błędy wykonawcze niemal pewne. Osie są więc uniwersalnym językiem, który pozwala projektantom i wykonawcom porozumiewać się bez nieporozumień.
Narzędzia do zachowania symetrii i estetyki: Nie można zapominać o roli osi w architekturze. Są one wykorzystywane do tworzenia harmonijnych, symetrycznych i proporcjonalnych brył budynków. Projektanci często bazują na osiach, aby nadać obiektowi odpowiednią kompozycję i estetykę. Dzięki nim można zachować wizualną równowagę, co bezpośrednio wpływa na odbiór obiektu i jego funkcjonalność. Oś może być osią symetrii, wokół której budynek jest zorganizowany, co jest szczególnie ważne w budownictwie reprezentacyjnym.
Od projektu do placu budowy: Wyznaczanie osi w praktyce
Kto jest odpowiedzialny za przeniesienie projektu na grunt? Rola uprawnionego geodety
Przeniesienie osi z projektu na rzeczywisty plac budowy to zadanie o ogromnej odpowiedzialności, które należy do uprawnionego geodety. Jest to jeden z pierwszych i zarazem najważniejszych etapów rozpoczynających budowę. Geodeta, posługując się specjalistycznym sprzętem pomiarowym, precyzyjnie wyznacza na gruncie punkty, które odpowiadają osiom z projektu. Muszę podkreślić, że błąd na tym etapie jest niezwykle kosztowny i trudny, a czasem wręcz niemożliwy do naprawienia w późniejszych fazach budowy. Niewłaściwie wytyczone osie to prosta droga do krzywych ścian, niepasujących elementów konstrukcyjnych, a w skrajnych przypadkach do zagrożenia stabilności całego obiektu.
Krok po kroku: Tyczenie osi za pomocą ław drutowych (ciesielskich)
Najczęściej stosowaną metodą tyczenia osi w terenie jest wykorzystanie tzw. ław drutowych, znanych również jako ławy ciesielskie. Proces ten polega na wbiciu w grunt palików, na których następnie montuje się poziome deski. Na tych deskach geodeta zaznacza punkty przecięcia osi, a następnie rozciąga między nimi druty, które symbolizują rzeczywiste osie budynku. Dzięki temu wykonawcy mają wyraźne linie odniesienia, do których mogą odnosić wszystkie prace budowlane od wykopów fundamentowych, przez stawianie ścian, aż po montaż konstrukcji dachu. To prosta, ale niezwykle skuteczna metoda, która pozwala na zachowanie wysokiej precyzji.Jak czytać siatkę osi na projekcie budowlanym? Oznaczenia, które musisz znać

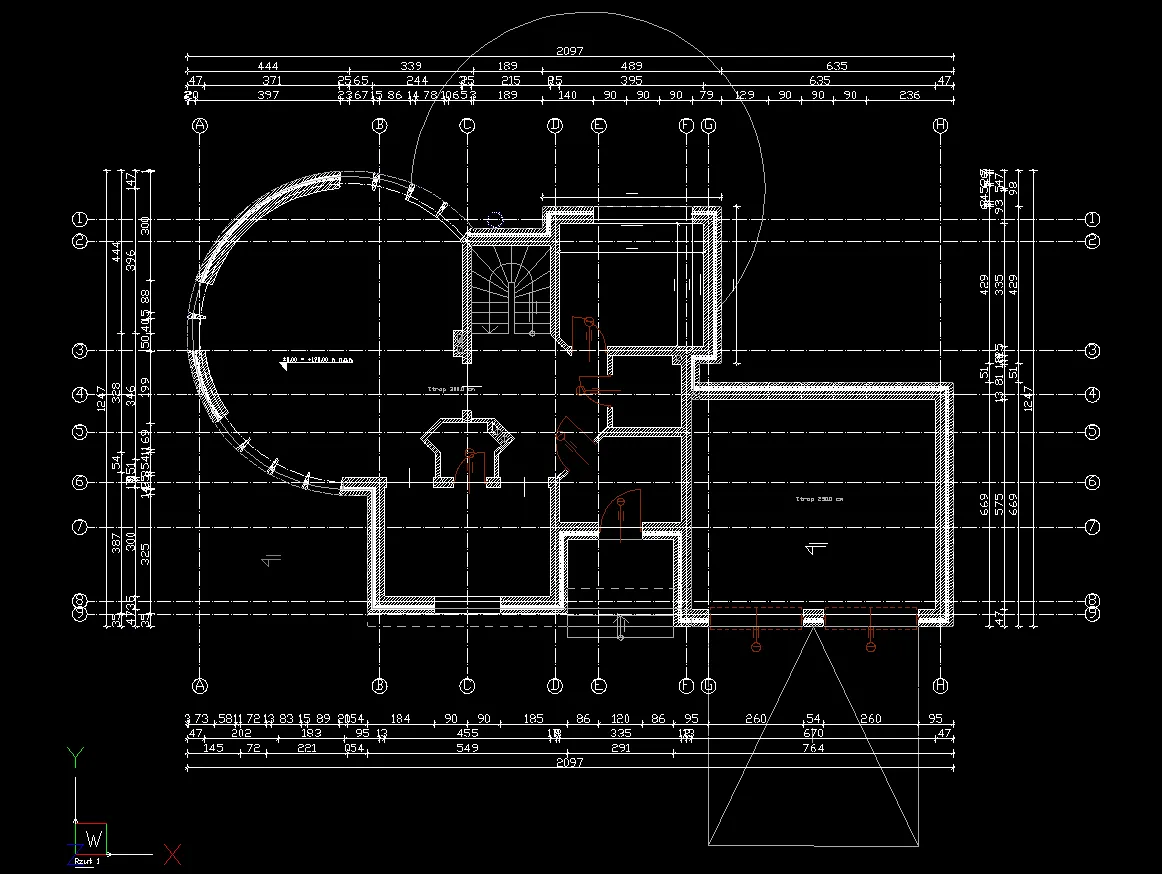

Aby móc prawidłowo interpretować projekty budowlane, niezbędna jest znajomość sposobu oznaczania osi. Na rysunkach technicznych osie zawsze przedstawiane są jako linia punktowa (kreska-kropka), co od razu odróżnia je od innych linii konstrukcyjnych czy wymiarowych. Dodatkowo, każda oś jest opisana w okręgu, co ułatwia jej identyfikację. Przyjęty system oznaczania jest następujący:
- Osie poziome (biegnące wzdłuż dłuższego boku budynku lub wzdłuż głównego kierunku) oznacza się zazwyczaj cyframi (np. 1, 2, 3...).
- Osie pionowe (prostopadłe do osi poziomych) oznacza się wielkimi literami alfabetu (np. A, B, C...).
Taki system pozwala na jednoznaczne określenie każdego punktu przecięcia osi, co jest kluczowe przy koordynacji prac i weryfikacji wymiarów na budowie. Zawsze uczulam moich współpracowników, aby zwracali szczególną uwagę na te oznaczenia.
Błędy w wytyczeniu osi: Konsekwencje i koszty
Najczęstsze błędy popełniane podczas osiowania budynku
Niestety, nawet przy najlepszych chęciach, błędy się zdarzają. W przypadku osiowania budynku, potencjalne źródła pomyłek są liczne i mogą mieć katastrofalne skutki. Do najczęstszych należą błędy pomiarowe, wynikające z niedokładności sprzętu lub czynnika ludzkiego. Innym problemem jest niewłaściwe odczytanie projektu przez geodetę lub wykonawców, co może prowadzić do przeniesienia błędnych wymiarów na grunt. Czasami problemem bywa również niedokładne posadowienie ław ciesielskich, które stanowią podstawę dla drutów osiowych. Każdy z tych błędów, choć wydaje się drobny, na tym etapie jest krytyczny i może lawinowo narastać w kolejnych fazach budowy, prowadząc do poważnych konsekwencji.
Skutki pomyłek: Od krzywych ścian po katastrofę budowlaną
Konsekwencje błędów w wytyczeniu osi są dalekosiężne i mogą przybrać różne formy. Na początek pojawiają się problemy estetyczne: krzywe ściany, nierówne pomieszczenia, niepasujące otwory okienne czy drzwiowe. To już generuje dodatkowe koszty i opóźnienia. Znacznie poważniejsze są jednak zagrożenia konstrukcyjne. Niewłaściwie wytyczone osie mogą skutkować niewłaściwym rozkładem obciążeń w konstrukcji, co prowadzi do jej osłabienia, a w skrajnych przypadkach nawet do katastrofy budowlanej. Ponadto, błędy te generują ogromne koszty finansowe związane z koniecznością poprawek, rozbiórek i ponownego wykonania prac, nie wspominając o opóźnieniach w harmonogramie inwestycji.
Czy da się naprawić błędy w wytyczeniu osi? Analiza możliwości
Pytanie o możliwość naprawienia błędów w wytyczeniu osi jest jednym z najtrudniejszych. Moje doświadczenie pokazuje, że jest to zazwyczaj niezwykle trudne, czasochłonne i bardzo kosztowne. W zależności od skali błędu i etapu budowy, na którym został wykryty, może być konieczna częściowa lub nawet całkowita rozbiórka już wzniesionych elementów. Czasem, przy niewielkich pomyłkach, możliwe są korekty, ale zawsze wiążą się one z kompromisami i dodatkowymi wydatkami. Dlatego też zawsze podkreślam, że najlepszym i najtańszym rozwiązaniem jest prewencja i absolutna dokładność na początkowym etapie prac geodezyjnych. Inwestycja w rzetelnego geodetę to oszczędność na dłuższą metę.
Rodzaje osi w dokumentacji technicznej

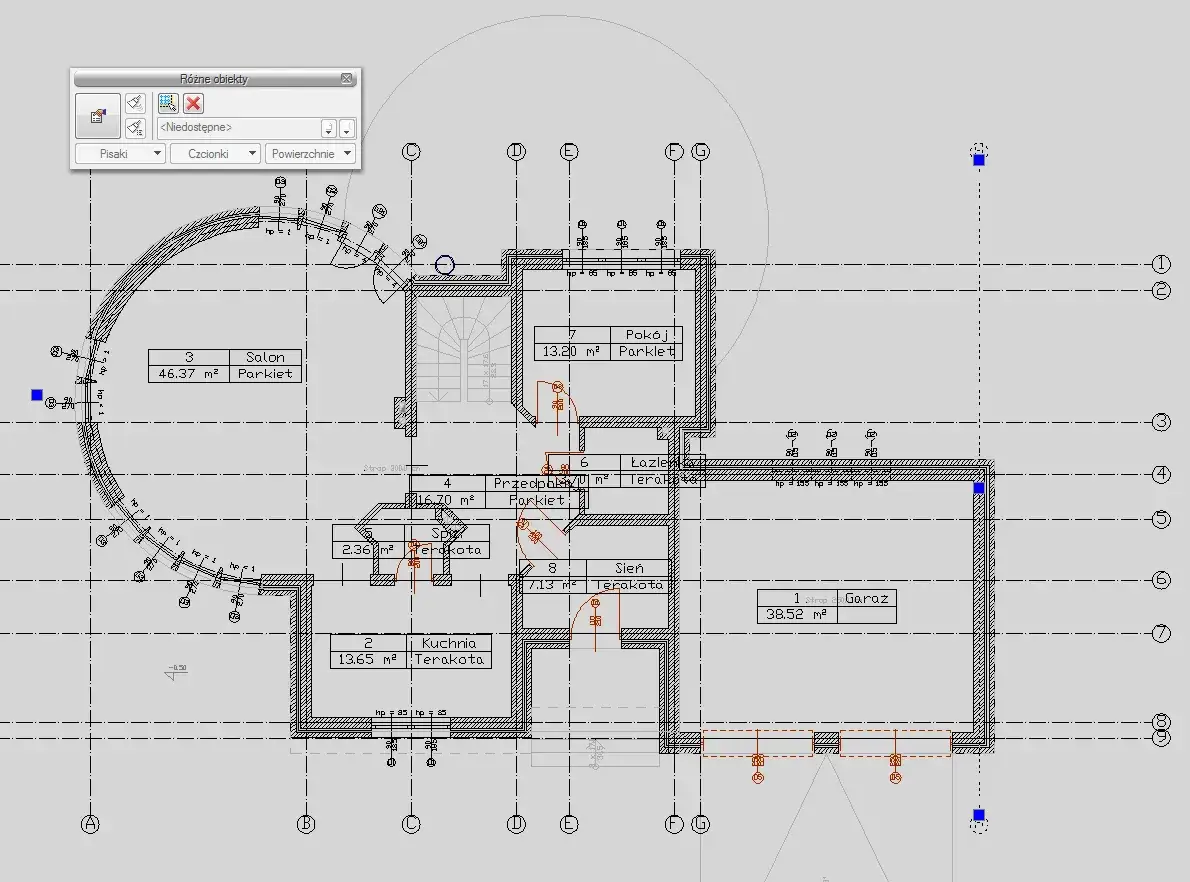

Oś konstrukcyjna a modularna: czym się różnią i kiedy się je stosuje?
W dokumentacji technicznej spotykamy się z dwoma głównymi rodzajami osi, które pełnią nieco odmienne funkcje:
| Rodzaj osi | Definicja i zastosowanie |
|---|---|
| Oś konstrukcyjna | Przebiega przez środek elementów nośnych budynku, takich jak ściany, słupy czy podciągi. Jest absolutnie kluczowa dla statyki i wytrzymałości całej konstrukcji. To do niej odnoszą się wszystkie obliczenia inżynierskie i to na jej podstawie wykonawcy wznoszą elementy nośne. Jej precyzyjne wytyczenie jest fundamentem bezpieczeństwa. |
| Oś modularna | Służy przede wszystkim do organizacji przestrzeni w budynku w regularnych odstępach, czyli tzw. modułach. Ułatwia projektowanie, koordynację różnych elementów (np. stolarki okiennej, podziałów pomieszczeń) oraz standaryzację. Choć nie jest bezpośrednio związana z przenoszeniem obciążeń, pomaga w tworzeniu harmonijnych i funkcjonalnych układów przestrzennych. |
Przeczytaj również: Powierzchnia użytkowa: gdzie szukać i jak obliczyć? Kompletny poradnik
Zrozumienie osi w różnych elementach budynku: ściany, słupy, fundamenty
Kiedy mówimy o osiach, musimy pamiętać, że odnoszą się one do konkretnych elementów konstrukcyjnych budynku. Dla ścian osie zazwyczaj przebiegają przez ich środek, co pozwala na precyzyjne określenie ich położenia i grubości w stosunku do innych elementów. W przypadku słupów, oś jest zazwyczaj osią geometryczną słupa, co jest kluczowe dla prawidłowego przenoszenia obciążeń pionowych. Z kolei dla fundamentów, osie wyznaczają ich centralne położenie pod elementami nośnymi, zapewniając równomierne rozłożenie ciężaru budynku na grunt. W każdym z tych przypadków osie stanowią ten niezmienny punkt odniesienia konstrukcyjnego, który gwarantuje, że każdy element znajdzie się dokładnie tam, gdzie został zaprojektowany, zapewniając spójność i stabilność całej budowli.
