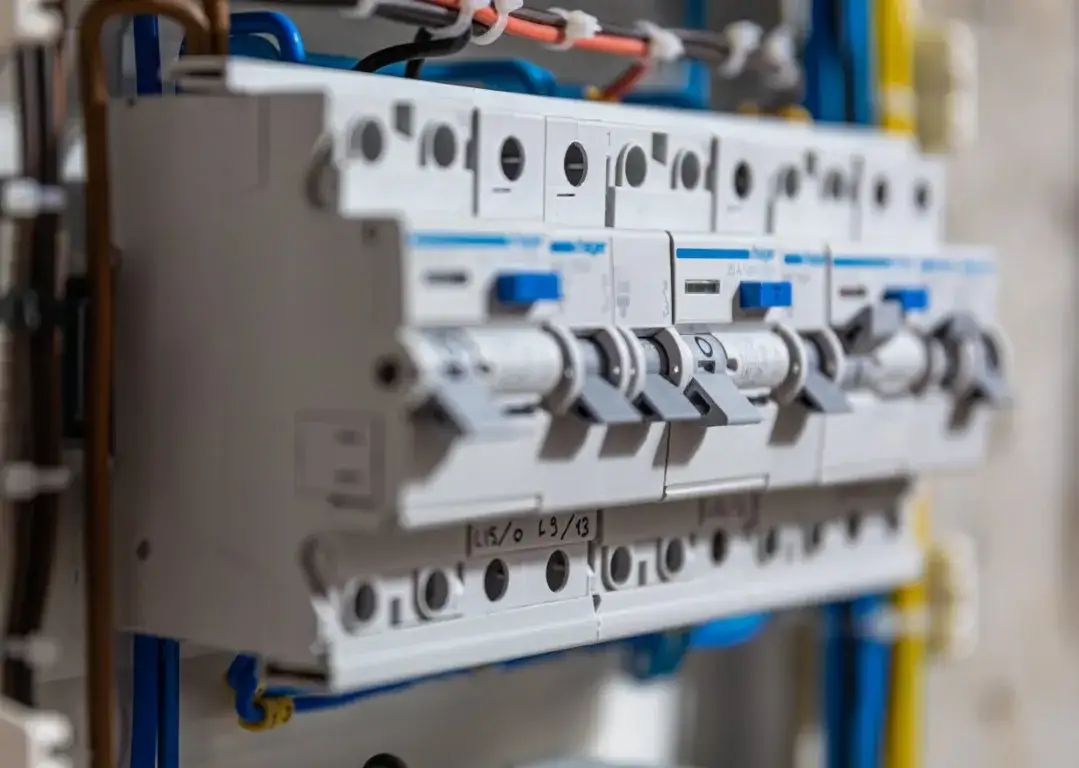

Różnicówka w bloku: Czy Twoja instalacja jest bezpieczna? Poradnik

Wyłącznik różnicowoprądowy (RCD) to kluczowe zabezpieczenie w każdym nowoczesnym mieszkaniu, chroniące przed porażeniem prądem i pożarem. Ten artykuł stanowi szczegółowy poradnik, wyjaśniający, dlaczego RCD jest niezbędny, jak rozpoznać typ swojej instalacji elektrycznej w bloku oraz jakie kroki należy podjąć, aby prawidłowo i bezpiecznie go zainstalować, zawsze z pomocą wykwalifikowanego elektryka.

Dlaczego wyłącznik różnicowoprądowy to dziś w bloku konieczność, nie luksus

Wyłącznik różnicowoprądowy, powszechnie znany jako RCD (Residual Current Device) lub potocznie „różnicówka”, to urządzenie, które w ułamku sekundy jest w stanie odciąć dopływ prądu, gdy wykryje nawet niewielki prąd upływowy. Działa na prostej, ale genialnej zasadzie: monitoruje równowagę prądu płynącego do urządzenia i z niego. Jeśli prąd „wychodzący” jest mniejszy niż „wchodzący”, oznacza to, że część prądu ucieka, na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia, lub przez wadliwą izolację. Wówczas RCD natychmiast reaguje, chroniąc przed porażeniem prądem, a także minimalizując ryzyko pożaru spowodowanego iskrzeniem.

W Polsce, zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, stosowanie wyłączników różnicowoprądowych o wysokiej czułości (≤ 30 mA) jest obowiązkowe w nowych i modernizowanych instalacjach. Dotyczy to zwłaszcza obwodów gniazd wtyczkowych oraz obwodów w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy kuchnie. Niestety, w wielu starszych blokach, szczególnie tych z wielkiej płyty, instalacje elektryczne nie były projektowane z myślą o RCD, co stwarza realne zagrożenie. Brak różnicówki w takiej instalacji oznacza, że w przypadku awarii urządzenia, uszkodzenia izolacji przewodu czy nawet przypadkowego dotknięcia elementu pod napięciem, jedyną ochroną jest bezpiecznik nadprądowy, który reaguje na zwarcia lub przeciążenia, ale nie na prądy upływowe. RCD natomiast działa jak anioł stróż, zapobiegając tragediom, które mogłyby wyniknąć z porażenia prądem.

Zanim zaczniesz: jak rozpoznać swoją instalację elektryczną

Zanim w ogóle pomyślisz o montażu wyłącznika różnicowoprądowego, absolutnie kluczowe jest prawidłowe zdiagnozowanie istniejącej instalacji elektrycznej w Twoim mieszkaniu. To fundament bezpieczeństwa i gwarancja, że RCD będzie działać poprawnie. Niewłaściwa diagnoza może prowadzić do poważnych problemów, od ciągłego „wybijania” różnicówki po całkowity brak ochrony.

W polskim budownictwie, zwłaszcza w starszych blokach, dominują dwa typy instalacji: TN-C i TN-S. System TN-C, charakterystyczny dla budynków z lat 60., 70. i 80., to instalacja dwużyłowa, gdzie przewód neutralny (N) i ochronny (PE) są połączone w jednym przewodzie PEN. Jest to system przestarzały i mniej bezpieczny. W nowoczesnych instalacjach (TN-S) mamy do czynienia z trzema przewodami: fazowym (L), neutralnym (N) i osobnym ochronnym (PE). System TN-S jest znacznie bezpieczniejszy, ponieważ zapewnia niezależną drogę dla prądu upływowego, co jest warunkiem prawidłowego działania RCD.

Jak wstępnie rozpoznać typ instalacji w Twoim mieszkaniu? Oto kilka wskazówek:

• Liczba przewodów w gniazdkach: W instalacji TN-C gniazdka często mają tylko dwa przewody (fazowy i PEN), choć wizualnie mogą wyglądać na uziemione (bo bolec jest połączony z PEN). W instalacji TN-S zobaczysz trzy przewody (fazowy, neutralny, ochronny).
• Wygląd rozdzielnicy: Stare rozdzielnice z bezpiecznikami topikowymi i brakiem miejsca na nowoczesne aparaty modułowe często wskazują na instalację TN-C. Nowsze rozdzielnice, z szynami N i PE, są typowe dla TN-S.
• Wiek budynku: Jeśli blok powstał przed rokiem 1990, z dużym prawdopodobieństwem masz do czynienia z instalacją TN-C.

Pamiętaj jednak, że te wskazówki to tylko wstępna diagnoza. Ostateczna i wiążąca ocena musi być wykonana przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Tylko on jest w stanie rzetelnie ocenić stan i typ Twojej instalacji.

Dlaczego bezpośredni montaż RCD w instalacji TN-C jest niemożliwy i niebezpieczny? Ponieważ wyłącznik różnicowoprądowy wymaga oddzielnych przewodów N i PE do prawidłowego działania. Jeśli podłączysz go do instalacji, gdzie przewód PEN pełni jednocześnie funkcje N i PE, RCD będzie nieustannie „wybijać” (wyłączać się), ponieważ będzie interpretować normalny prąd płynący przewodem PEN jako prąd upływowy. Co gorsza, w przypadku rzeczywistego porażenia prądem, może w ogóle nie zadziałać, ponieważ brak rozdzielenia przewodów uniemożliwia mu wykrycie różnicy prądów. To klasyczny przykład, gdzie próba oszczędności na modernizacji instalacji może skończyć się brakiem ochrony lub ciągłą frustracją z powodu wyłączającego się prądu.

Wybieramy odpowiedni wyłącznik różnicowoprądowy do mieszkania

Wybór odpowiedniego wyłącznika różnicowoprądowego to kolejny istotny krok, który ma bezpośredni wpływ na bezpieczeństwo i komfort użytkowania instalacji. Nie wszystkie RCD są takie same, a ich parametry muszą być dopasowane do specyfiki mieszkania i podłączanych urządzeń.

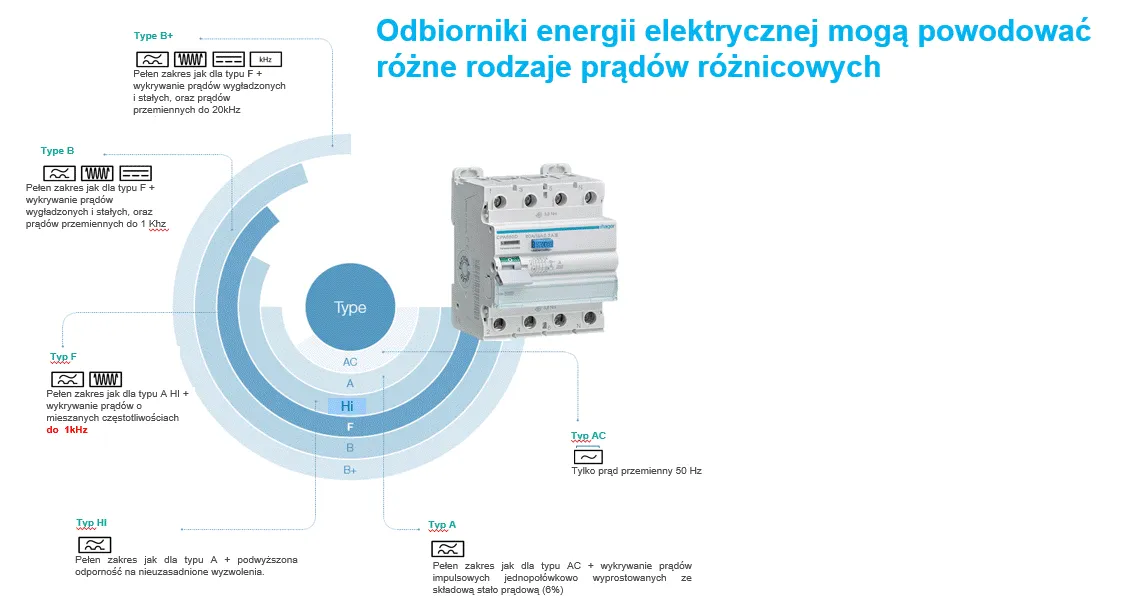

Na rynku dostępne są różne typy wyłączników RCD, ale w kontekście mieszkań najczęściej mówimy o typach A i AC. Wyłączniki typu AC reagują wyłącznie na prądy upływowe o przebiegu sinusoidalnym przemiennym. Natomiast wyłączniki typu A są bardziej zaawansowane reagują zarówno na prądy przemienne, jak i na prądy pulsujące stałe. W dobie wszechobecnej elektroniki, takiej jak zasilacze impulsowe, ładowarki do telefonów, komputery, telewizory czy nowoczesne sprzęty AGD (pralki, zmywarki z inwerterowymi silnikami), coraz częściej mamy do czynienia z prądami pulsującymi stałymi. Dlatego też, z mojego doświadczenia, zdecydowanie zalecam stosowanie wyłączników RCD typu A. Są one bardziej uniwersalne i zapewniają pełniejszą ochronę w nowoczesnym mieszkaniu, minimalizując ryzyko, że RCD typu AC nie zadziała w przypadku specyficznego prądu upływowego.

Oprócz typu, kluczowe są również parametry RCD:

• Prąd znamionowy (In): Najczęściej spotykane wartości dla mieszkań to 25A lub 40A. Parametr ten powinien być dobrany do mocy przyłączeniowej mieszkania oraz do wartości zabezpieczenia przedlicznikowego (głównego bezpiecznika w pionie). Ważne jest, aby prąd znamionowy RCD był równy lub wyższy od prądu znamionowego zabezpieczenia głównego.
• Znamionowy prąd różnicowy (IΔn): Dla ochrony przeciwporażeniowej w mieszkaniach standardowo stosuje się wyłączniki o prądzie różnicowym 30 mA. Ta wartość jest uznawana za bezpieczną dla człowieka prąd o takiej wartości, choć odczuwalny, nie powinien spowodować poważnych uszkodzeń organizmu, a RCD zadziała, zanim do tego dojdzie.

Często klienci pytają, czy lepiej zamontować jedną różnicówkę na całe mieszkanie, czy kilka na osobne obwody. Moja odpowiedź jest zawsze taka sama: dla zwiększenia bezpieczeństwa i komfortu użytkowania, zdecydowanie warto rozważyć montaż kilku RCD. Przykładowo, osobny RCD dla obwodów w łazience, osobny dla kuchni i osobny dla pozostałych gniazd w mieszkaniu. Dzięki takiemu podziałowi, w przypadku awarii jednego urządzenia (np. suszarki w łazience), prąd zostanie odcięty tylko w danym obwodzie, a reszta mieszkania będzie nadal zasilana. To znacznie podnosi komfort, eliminując problem wyłączania prądu w całym mieszkaniu i ułatwiając zlokalizowanie usterki. Oczywiście, wymaga to odpowiedniej rozdzielnicy i nieco większych nakładów, ale w dłuższej perspektywie jest to inwestycja w spokój i bezpieczeństwo.

Montaż wyłącznika różnicowoprądowego: kluczowe etapy dla profesjonalistów

Chciałbym to podkreślić z całą mocą: poniższe kroki opisują proces, który jest przeznaczony dla świadomych inwestorów i wyłącznie dla profesjonalistów z odpowiednimi uprawnieniami SEP G1 w zakresie eksploatacji. Samodzielny montaż wyłącznika różnicowoprądowego bez posiadania kwalifikacji jest nielegalny i skrajnie niebezpieczny. Grozi to porażeniem prądem, pożarem, uszkodzeniem sprzętu, a nawet utratą życia. Zawsze zlecaj te prace wykwalifikowanemu elektrykowi!

1. Krok 1: Odłączenie zasilania i sprawdzenie braku napięcia

   To absolutna podstawa bezpieczeństwa. Przed rozpoczęciem jakichkolwiek prac w rozdzielnicy należy bezwzględnie odłączyć zasilanie główne, wyłączając wyłącznik główny lub wykręcając bezpieczniki topikowe w tablicy piętrowej. Następnie, za pomocą sprawdzonego miernika napięcia, należy dokładnie sprawdzić brak napięcia na wszystkich przewodach, z którymi będziemy pracować. Nie polegaj na samej pamięci czy oznaczeniach zawsze weryfikuj stan napięcia.

2. Krok 2: Modernizacja instalacji TN-C do TN-S (jeśli konieczna)

   Jeśli Twoja instalacja to TN-C, ten krok jest niezbędny i fundamentalny dla bezpiecznego i prawidłowego działania RCD. Polega on na rozdzieleniu przewodu PEN (połączonego przewodu neutralnego i ochronnego) na osobne przewody N (neutralny) i PE (ochronny) w rozdzielnicy mieszkaniowej. Ten punkt rozdziału musi być wykonany w sposób profesjonalny, z użyciem dedykowanych szyn zaciskowych N i PE. Co kluczowe, punkt rozdziału przewodu PEN na N i PE musi być uziemiony. W blokach mieszkalnych często wykorzystuje się do tego celu uziom fundamentowy budynku lub specjalnie wykonane uziemienie. Bez tego rozdzielenia i uziemienia, montaż RCD jest bezcelowy i niebezpieczny, ponieważ nie będzie on działał poprawnie.

3. Krok 3: Podłączenie RCD 3-fazowego (rzadziej w blokach)

   W większości mieszkań w blokach dominuje instalacja 1-fazowa, ale jeśli posiadasz instalację 3-fazową, schemat podłączenia RCD będzie nieco inny. Wyłącznik 3-fazowy (4-biegunowy) podłączamy, wprowadzając wszystkie trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N) do odpowiednich zacisków wejściowych RCD. Przewód ochronny (PE) nie przechodzi przez RCD, lecz jest prowadzony bezpośrednio do szyny PE. Z wyjścia RCD przewody fazowe i neutralny są rozprowadzane do poszczególnych obwodów, a przewód PE z szyny PE do gniazd i odbiorników.

4. Krok 4: Podłączenie RCD 1-fazowego (najczęstszy przypadek)

   To najczęściej spotykany scenariusz w mieszkaniach. Do zacisków wejściowych RCD (zazwyczaj oznaczonych jako 1 i N) podłączamy przewód fazowy (L) i przewód neutralny (N) z głównego zasilania (lub z wyjścia licznika/zabezpieczenia głównego). Z wyjścia RCD (zaciski 2 i N) wyprowadzamy przewody fazowy i neutralny, które następnie trafiają na szyny zbiorcze rozdzielnicy, skąd są dalej rozprowadzane do poszczególnych obwodów (np. gniazda, oświetlenie) poprzez bezpieczniki nadprądowe. Przewód ochronny (PE) z głównego zasilania jest podłączany bezpośrednio do szyny PE w rozdzielnicy i stamtąd rozprowadzany do wszystkich gniazd i odbiorników.

5. Przeczytaj również: Klimatyzacja w bloku: Koszt, formalności, wybór. Sprawdź, zanim kupisz!

   Krok 5: Prawidłowe połączenie przewodów N i PE za RCD

   To jest krytyczny punkt, który często prowadzi do błędów. Za wyłącznikiem różnicowoprądowym przewody neutralny (N) i ochronny (PE) muszą być całkowicie rozdzielone i nie mogą być ze sobą połączone ani mostkowane w żadnym punkcie instalacji. Przewody N z obwodów chronionych przez RCD muszą być podłączone do szyny N, która jest zasilana z wyjścia RCD. Przewody PE z tych samych obwodów muszą być podłączone do szyny PE, która jest niezależna od RCD. Jakiekolwiek połączenie N i PE za różnicówką spowoduje jej natychmiastowe i ciągłe wyzwalanie, ponieważ RCD będzie wykrywać prąd płynący przez to połączenie jako prąd upływowy.

Unikaj tych błędów podczas instalacji różnicówki

Nawet doświadczeni elektrycy mogą popełnić błędy, a w przypadku instalacji RCD, konsekwencje mogą być poważne od braku ochrony po ciągłe i irytujące wyłączanie prądu. Dlatego tak ważne jest, aby być świadomym najczęstszych pułapek.

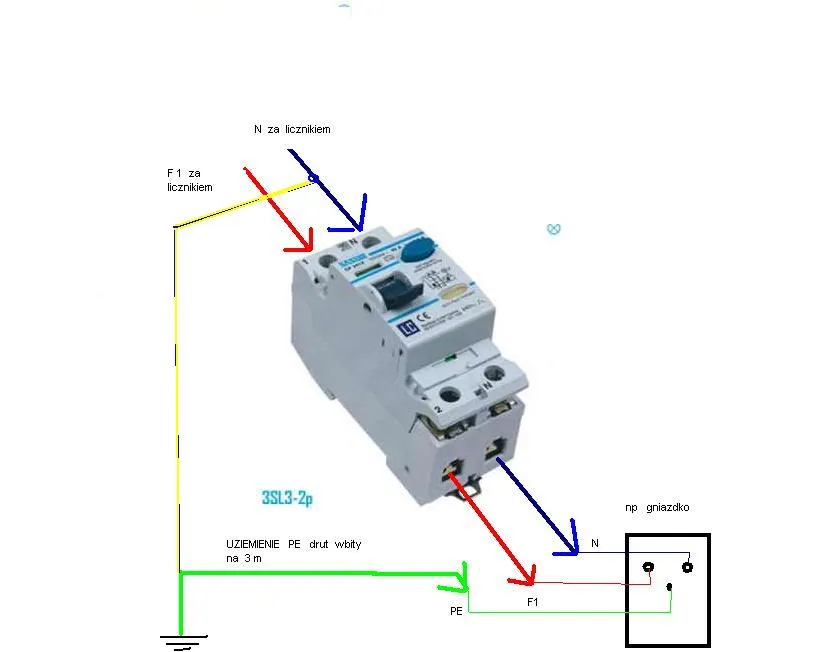

Jednym z najbardziej krytycznych błędów, który widuję w praktyce, jest mostkowanie przewodów N i PE za wyłącznikiem różnicowoprądowym. Jak już wspomniałem, RCD działa na zasadzie pomiaru różnicy prądów. Jeśli przewody neutralny i ochronny zostaną połączone za RCD (np. w gniazdku, puszce rozgałęźnej lub na szynie w rozdzielnicy), część prądu, która powinna wrócić do RCD przewodem neutralnym, popłynie przez przewód ochronny. RCD zinterpretuje to jako prąd upływowy i natychmiast się wyłączy. W najlepszym wypadku będzie to ciągłe, frustrujące wyzwalanie. W najgorszym może to całkowicie uniemożliwić jego prawidłowe działanie w przypadku rzeczywistego zagrożenia.

Kolejnym poważnym błędem jest próba podłączenia RCD bezpośrednio do instalacji dwużyłowej (TN-C) bez jej uprzedniej modernizacji do TN-S. To po prostu nie zadziała. RCD wymaga oddzielnych przewodów N i PE. Bez rozdzielenia przewodu PEN na N i PE, różnicówka będzie traktować normalny prąd roboczy jako prąd upływowy, co doprowadzi do jej ciągłego wyłączania. Co więcej, brak prawidłowego uziemienia i rozdzielenia przewodów sprawia, że nawet jeśli RCD jakimś cudem nie będzie się wyłączać, to w przypadku awarii może nie zapewnić skutecznej ochrony przeciwporażeniowej, co niweczy cały cel jego instalacji.

Nie można również lekceważyć konsekwencji złego doboru parametrów wyłącznika RCD. Zbyt niski prąd znamionowy (np. 16A zamiast 25A lub 40A) może powodować wyłączanie RCD przy normalnym obciążeniu instalacji, gdy włączysz jednocześnie kilka urządzeń. Z kolei niewłaściwy prąd różnicowy (np. 100 mA zamiast 30 mA) nie zapewni skutecznej ochrony przeciwporażeniowej, ponieważ zareaguje dopiero na znacznie większy prąd upływowy, który może być już niebezpieczny dla człowieka. Zawsze należy dokładnie sprawdzić parametry i upewnić się, że są one zgodne z wymaganiami norm i specyfiką instalacji.

Pomiary i testy: ostatni krok do bezpiecznej instalacji

Montaż wyłącznika różnicowoprądowego to dopiero początek. Aby mieć pewność, że instalacja jest w pełni bezpieczna i RCD będzie działać prawidłowo w krytycznej sytuacji, niezbędne są regularne testy i profesjonalne pomiary. To ostatni, ale absolutnie kluczowy etap.

Każdy wyłącznik różnicowoprądowy wyposażony jest w przycisk „TEST”. Służy on do symulowania prądu upływowego i sprawdzenia, czy mechanizm wyłączający RCD działa poprawnie. Naciśnięcie tego przycisku powinno spowodować natychmiastowe wyłączenie zasilania przez RCD. To prosty, ale skuteczny sposób na bieżącą kontrolę sprawności urządzenia. Zaleca się wykonywanie takiego testu przynajmniej raz na miesiąc lub kwartał. Jeśli po naciśnięciu przycisku „TEST” RCD nie zadziała, oznacza to, że jest uszkodzony i wymaga natychmiastowej wymiany.

Jednak najważniejsze, co muszę podkreślić, to konieczność wykonania profesjonalnych pomiarów przez elektryka z uprawnieniami po każdej instalacji lub modernizacji RCD. Pomiary takie jak skuteczność ochrony przeciwporażeniowej (impedancja pętli zwarcia), rezystancja izolacji czy czas zadziałania RCD, są absolutnie niezbędne. Tylko certyfikowane pomiary, wykonane specjalistycznym sprzętem i potwierdzone protokołem, mogą zagwarantować, że RCD został prawidłowo podłączony, działa zgodnie z normami i zapewnia pełne bezpieczeństwo użytkowników. To jedyna prawdziwa gwarancja, że w momencie zagrożenia RCD spełni swoją rolę i ochroni Twoje życie.

Co zrobić, gdy RCD często „wybija”? Oto najczęstsze przyczyny i wskazówki diagnostyczne:

• Uszkodzone urządzenie: Najczęstsza przyczyna. Odłączaj po kolei urządzenia podłączone do obwodu, aż znajdziesz to, które powoduje wyłączanie.
• Wilgoć w instalacji: Woda w gniazdkach, puszkach czy uszkodzonych przewodach może powodować upływy. Często zdarza się to w łazienkach lub na zewnątrz.
• Przeciążenie obwodu: Choć RCD nie reaguje na przeciążenia, to w połączeniu z innymi problemami może to być czynnik.
• Błędy w okablowaniu: Niewłaściwe połączenie przewodów N i PE (mostkowanie) to klasyczny błąd, który będzie powodował ciągłe wyłączanie.
• Uszkodzenie samego RCD: Rzadziej, ale zdarza się, że sam wyłącznik jest wadliwy.

W przypadku częstego lub niewyjaśnionego wybijania RCD, należy natychmiast wezwać wykwalifikowanego elektryka. Próby samodzielnego rozwiązywania problemu bez odpowiedniej wiedzy i sprzętu mogą być niebezpieczne i prowadzić do dalszych uszkodzeń instalacji.
