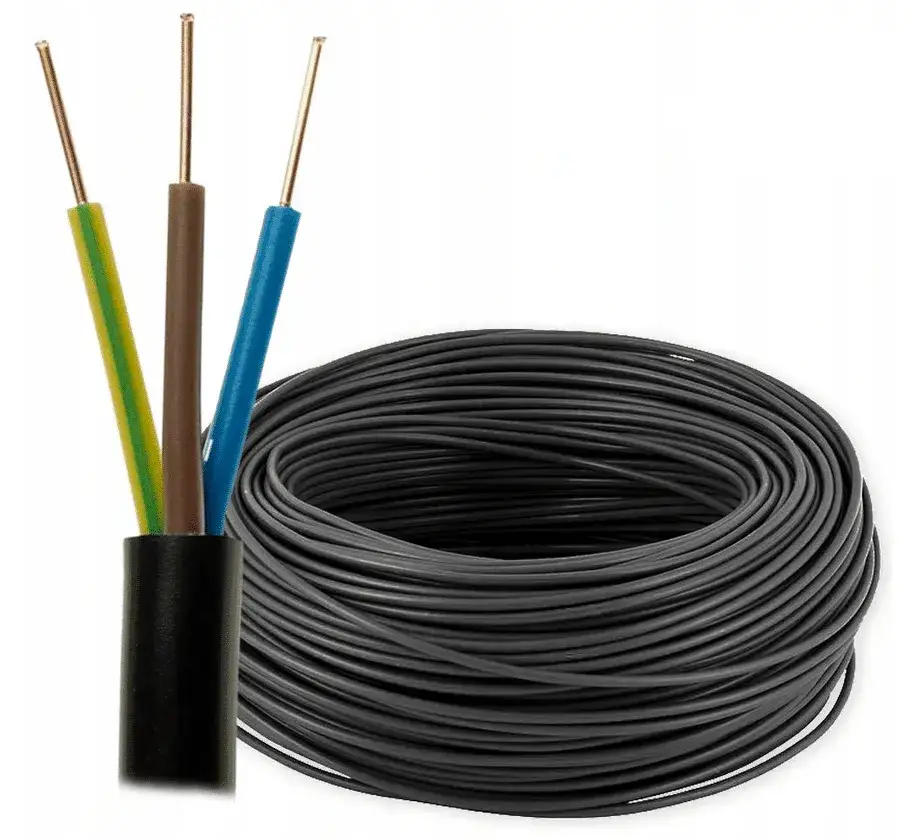

Zasilanie na zewnątrz: Wybierz kabel ziemny YKY/YAKY i śpij spokojnie

Wybór odpowiedniego kabla elektrycznego do instalacji zewnętrznej to decyzja, która ma fundamentalne znaczenie nie tylko dla prawidłowego działania podłączonych urządzeń, ale przede wszystkim dla bezpieczeństwa użytkowników i trwałości całej instalacji. W tym artykule, jako Nikola Laskowska, przeprowadzę Cię przez kluczowe aspekty, które musisz wziąć pod uwagę, aby podjąć świadomą decyzję, uniknąć kosztownych błędów i zapewnić sobie spokój na lata.

Prąd na zewnątrz budynku: Dlaczego wybór kabla jest kluczowy dla bezpieczeństwa?

Różnica, której nie widać gołym okiem: kabel zewnętrzny a wewnętrzny

Z mojego doświadczenia wiem, że wiele osób nie zdaje sobie sprawy z fundamentalnych różnic między kablami przeznaczonymi do zastosowań wewnętrznych a tymi, które mają pracować na zewnątrz, a zwłaszcza w ziemi. Kable wewnętrzne, takie jak popularne YDY, są projektowane z myślą o suchym środowisku, w którym nie są narażone na bezpośrednie działanie czynników atmosferycznych ani uszkodzenia mechaniczne. Ich izolacja i powłoka są wystarczające do ochrony przed napięciem, ale nie zapewniają odporności na wilgoć, mróz, promieniowanie UV czy nacisk gruntu. Natomiast kable zewnętrzne, takie jak YKY i YAKY, posiadają znacznie grubszą i wytrzymalszą izolację oraz powłokę z polwinitu (PVC), która jest odporna na wilgoć, zmienne temperatury i uszkodzenia mechaniczne. To właśnie ta solidna konstrukcja sprawia, że mogą bezpiecznie pracować w trudnych warunkach środowiskowych, w tym zakopane bezpośrednio w ziemi. Pamiętaj, że oszczędzanie na kablu zewnętrznym to oszczędzanie na bezpieczeństwie.

Skutki błędnego doboru od migającego światła po ryzyko pożaru

Zastosowanie nieodpowiedniego kabla, zwłaszcza tego przeznaczonego do wnętrz, na zewnątrz budynku to proszenie się o kłopoty. Konsekwencje mogą być naprawdę poważne i wykraczać poza zwykłe niedogodności. Widziałam już przypadki, gdzie zbyt mały przekrój kabla lub jego niewłaściwa izolacja prowadziły do poważnych problemów. Najczęściej spotykane skutki to:

• Spadki napięcia: Objawiają się np. migającym światłem w ogrodzie, słabszym działaniem pomp czy silników, a nawet problemami z uruchomieniem urządzeń.
• Przegrzewanie się kabla: Zbyt mały przekrój lub niewystarczające chłodzenie (np. brak podsypki piaskowej) powoduje wzrost temperatury kabla, co przyspiesza starzenie się izolacji.
• Uszkodzenie izolacji: Wilgoć, mróz, korzenie drzew czy kamienie mogą łatwo uszkodzić izolację kabla nieprzystosowanego do pracy w ziemi.
• Ryzyko zwarcia i porażenia prądem: Uszkodzona izolacja to bezpośrednie zagrożenie dla życia i zdrowia, a także ryzyko pożaru.
• Ryzyko pożaru: Przegrzewający się kabel lub zwarcie może doprowadzić do zapłonu otoczenia, co w przypadku instalacji zewnętrznych, często blisko łatwopalnych materiałów, jest niezwykle niebezpieczne.

Dlatego zawsze podkreślam, że bezpieczeństwo i zgodność z normami to absolutny priorytet. Nie warto ryzykować dla pozornych oszczędności.

YKY czy YAKY? Rozszyfrowujemy oznaczenia kabli ziemnych

Co kryje się pod symbolami? Praktyczny przewodnik po literach i cyfrach

Wybierając kabel ziemny, z pewnością natkniesz się na oznaczenia takie jak YKY czy YAKY. Dla laika mogą one wydawać się tajemnicze, ale w rzeczywistości niosą ze sobą kluczowe informacje o konstrukcji i przeznaczeniu kabla. Zrozumienie tych symboli to podstawa świadomego wyboru. Zarówno YKY, jak i YAKY to kable na napięcie znamionowe 0,6/1 kV, co oznacza, że są przeznaczone do pracy w sieciach niskiego napięcia, czyli idealnie nadają się do zastosowań domowych i ogrodowych.

Oto co oznaczają poszczególne symbole:

• Y oznacza izolację żył wykonaną z polwinitu (PVC). Polwinit jest materiałem termoplastycznym, który charakteryzuje się dobrą odpornością na wilgoć, oleje i wiele chemikaliów, a także ma właściwości samogasnące.
• K oznacza kabel.
• Y druga litera 'Y' w oznaczeniu YKY odnosi się do powłoki zewnętrznej kabla, również wykonanej z polwinitu (PVC). Ta powłoka zapewnia dodatkową ochronę mechaniczną i odporność na czynniki zewnętrzne.
• A litera 'A' w oznaczeniu YAKY (po pierwszej literze 'Y') oznacza, że żyły przewodu są wykonane z aluminium. Jeśli tej litery brakuje (jak w YKY), oznacza to, że żyły są wykonane z miedzi.
• Cyfry (np. 3x2,5, 5x10) pierwsza cyfra oznacza liczbę żył w kablu, natomiast druga cyfra (po 'x') to przekrój każdej żyły, wyrażony w milimetrach kwadratowych (mm²). Na przykład, 3x2,5 oznacza kabel trójżyłowy, gdzie każda żyła ma przekrój 2,5 mm².

Dzięki tej wiedzy możesz już wstępnie zidentyfikować, z jakim typem kabla masz do czynienia i z jakiego materiału wykonane są jego żyły.

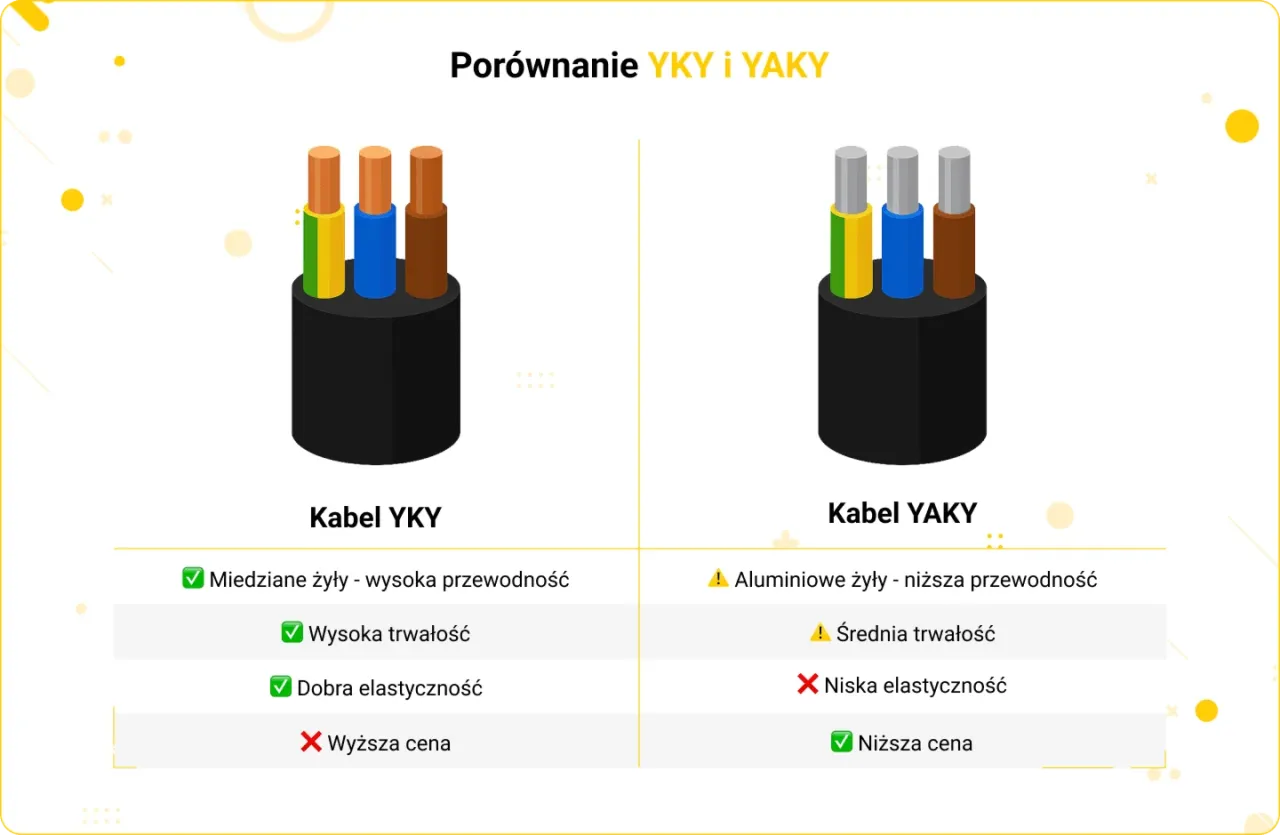

Miedź (YKY) kontra aluminium (YAKY): Odwieczna bitwa o cenę i wydajność

Wybór między kablem miedzianym (YKY) a aluminiowym (YAKY) to często dylemat, który sprowadza się do kompromisu między ceną a wydajnością. Oba materiały mają swoje zalety i wady, które warto poznać przed podjęciem decyzji. Poniżej przedstawiam kluczowe różnice:

Cecha	YKY (miedź)	YAKY (aluminium)
Materiał żył	Miedź	Aluminium
Przewodność	Lepsza (niższa rezystancja, mniejsze straty energii)	Gorsza (wyższa rezystancja, większe straty energii)
Wymagany przekrój dla tej samej obciążalności	Mniejszy	Większy (zasada "jednego rozmiaru w górę", np. YKY 10 mm² odpowiada YAKY 16 mm²)
Cena	Wyższa	Niższa
Waga	Większa	Lżejsza
Elastyczność	Bardziej elastyczny, łatwiejszy w układaniu	Sztywniejszy, większy promień gięcia, trudniejszy w montażu
Odporność na korozję	Dobra	Podatne na korozję galwaniczną przy bezpośrednim łączeniu z miedzią (wymaga specjalnych złączek)

Kiedy warto dopłacić do miedzi, a kiedy aluminium to mądra oszczędność?

Decyzja o wyborze między YKY a YAKY powinna być podyktowana konkretnymi potrzebami Twojej instalacji. Z mojego doświadczenia wynika, że nie ma jednej uniwersalnej odpowiedzi, ale są pewne wytyczne, które pomogą Ci podjąć najlepszą decyzję.

Kable miedziane YKY są moim zdaniem lepszym wyborem w sytuacjach, gdy:

• Potrzebujesz krótszych odcinków kabla, gdzie różnica w cenie nie będzie aż tak znacząca.
• Planujesz wyższe obciążenia, a zależy Ci na minimalizacji strat energii i spadków napięcia. Miedź, dzięki lepszej przewodności, jest tu bezkonkurencyjna.
• Elastyczność kabla jest kluczowa, np. w miejscach, gdzie trzeba go precyzyjnie ułożyć lub wykonać wiele zagięć. Miedź jest po prostu łatwiejsza w obróbce.
• Chcesz mieć pewność najwyższej niezawodności i trwałości, bez konieczności martwienia się o korozję galwaniczną przy łączeniach (choć i tak zawsze zalecam profesjonalne złącza).

Z kolei kable aluminiowe YAKY mogą okazać się mądrą oszczędnością, gdy:

• Masz do poprowadzenia bardzo długie odcinki kabla. W takim przypadku różnica w cenie między miedzią a aluminium staje się znacząca, a niższa waga aluminium ułatwia transport i układanie.
• Obciążenie nie jest ekstremalnie wysokie i możesz sobie pozwolić na dobranie większego przekroju kabla aluminiowego (pamiętaj o zasadzie "jednego rozmiaru w górę"), aby zrekompensować niższą przewodność.
• Budżet jest ograniczony, a priorytetem jest minimalizacja kosztów inwestycji, przy zachowaniu odpowiednich parametrów bezpieczeństwa i działania.

Zawsze jednak pamiętaj o konieczności prawidłowego doboru przekroju to podstawa, niezależnie od materiału żył. Nieprawidłowy dobór przekroju kabla aluminiowego może doprowadzić do poważnych problemów.

Jak dobrać idealny przekrój kabla? Trzy kluczowe pytania

Dobór odpowiedniego przekroju kabla to jeden z najważniejszych etapów projektowania instalacji zewnętrznej. Zbyt mały przekrój może prowadzić do przegrzewania się kabla, spadków napięcia, a w konsekwencji do uszkodzenia urządzeń, a nawet pożaru. Zbyt duży przekrój to z kolei niepotrzebny wydatek. Aby podjąć właściwą decyzję, musisz odpowiedzieć sobie na trzy kluczowe pytania.

Krok 1: Jaką moc planujesz podłączyć? (od lampki LED po zasilanie garażu)

Pierwszym i najważniejszym krokiem jest określenie całkowitej mocy obciążenia, którą planujesz podłączyć do danego obwodu. Moc (wyrażona w watach, W) bezpośrednio wpływa na prąd (w amperach, A), który będzie płynął przez kabel. Im większa moc, tym większy prąd, a co za tym idzie tym większy przekrój kabla jest potrzebny, aby bezpiecznie go przewodzić. Pamiętaj, że każdy kabel ma swoją maksymalną obciążalność prądową, powyżej której zaczyna się przegrzewać. Zawsze zalecam uwzględnienie pewnego zapasu mocy na przyszłość, zwłaszcza jeśli planujesz rozbudowę instalacji.

Krok 2: Jak daleko od budynku? Rola odległości w spadkach napięcia

Długość linii kablowej to kolejny niezwykle istotny czynnik. Im dłuższy odcinek kabla, tym większa jego rezystancja, a co za tym idzie większe spadki napięcia. Spadki napięcia objawiają się tym, że na końcu długiego kabla urządzenia otrzymują niższe napięcie niż na początku, co może prowadzić do ich nieprawidłowego działania, np. słabszego świecenia lamp, wolniejszej pracy silników czy problemów z rozruchem. Normy dopuszczają maksymalny spadek napięcia na poziomie 3% dla obwodów oświetleniowych i 5% dla obwodów zasilających. Aby zrekompensować spadki napięcia na dłuższych odcinkach, często konieczne jest zastosowanie kabla o większym przekroju, nawet jeśli moc obciążenia nie jest bardzo wysoka. To kluczowe dla zapewnienia stabilnego i efektywnego działania całej instalacji.

Krok 3: Ile żył potrzebujesz? Instalacja jednofazowa (3 żyły) czy trójfazowa (5 żył)

Ostatnie pytanie dotyczy liczby żył w kablu, co jest ściśle związane z typem instalacji, którą planujesz. Musisz rozróżnić obwody jednofazowe od trójfazowych:

• Kable 3-żyłowe (np. YKY 3x2,5 mm²): Stosuje się je do obwodów jednofazowych. Składają się z żyły fazowej (L), żyły neutralnej (N) i żyły ochronnej (PE). Są idealne do zasilania pojedynczych gniazd, oświetlenia ogrodowego, bram wjazdowych czy innych urządzeń o mniejszej mocy, które pracują na jednej fazie.
• Kable 5-żyłowe (np. YKY 5x10 mm²): Przeznaczone są do obwodów trójfazowych. Zawierają trzy żyły fazowe (L1, L2, L3), żyłę neutralną (N) i żyłę ochronną (PE). Są standardem przy zasilaniu domów jednorodzinnych (jako Złącze Kablowe - ZK lub Wewnętrzna Linia Zasilająca - WLZ), dużych garaży zasilanych siłą, czy innych obiektów wymagających większej mocy i stabilności, typowej dla instalacji trójfazowych.

Wybór odpowiedniej liczby żył jest kluczowy dla prawidłowego i bezpiecznego funkcjonowania całej instalacji.

Praktyczne przykłady: Jaki przekrój do oświetlenia ogrodu, a jaki do zasilania bramy wjazdowej?

Aby ułatwić Ci podjęcie decyzji, przygotowałam kilka praktycznych przykładów, bazując na typowych zastosowaniach w polskich domach i ogrodach. Pamiętaj, że są to ogólne rekomendacje, a ostateczny dobór zawsze powinien być potwierdzony przez kwalifikowanego elektryka, który uwzględni wszystkie specyficzne warunki Twojej instalacji.

• Oświetlenie ogrodowe (LED): Do zasilania kilku punktów świetlnych LED, które charakteryzują się niskim poborem mocy, zazwyczaj wystarcza kabel YKY 3x1,5 mm². Jeśli planujesz rozbudowany system oświetleniowy lub masz długie odcinki, bezpieczniejszym wyborem będzie YKY 3x2,5 mm², który zapewni mniejsze spadki napięcia.
• Gniazda w garażu, zasilanie bramy wjazdowej, domku narzędziowego: W tych przypadkach, gdzie mogą pojawić się urządzenia o większej mocy (np. elektronarzędzia, silnik bramy), rekomenduję YKY 3x2,5 mm². Jeśli planujesz zasilanie cięższych urządzeń lub masz bardzo długi odcinek, rozważ YKY 3x4 mm². W przypadku, gdy garaż ma być zasilany "siłą" (instalacja trójfazowa), konieczne będzie zastosowanie kabli 5-żyłowych, np. YKY 5x4 mm².
• Zasilanie domu jednorodzinnego (WLZ - Wewnętrzna Linia Zasilająca): Tutaj mamy do czynienia z głównym zasilaniem, więc przekroje są znacznie większe. Najczęściej stosuje się YKY 5x10 mm² lub YKY 5x16 mm². Jeśli zależy Ci na oszczędnościach, możesz rozważyć ich aluminiowe odpowiedniki, pamiętając o zasadzie "jednego rozmiaru w górę", czyli YAKY 5x16 mm² lub YAKY 5x25 mm². Zawsze jednak skonsultuj to z elektrykiem i dostawcą energii.

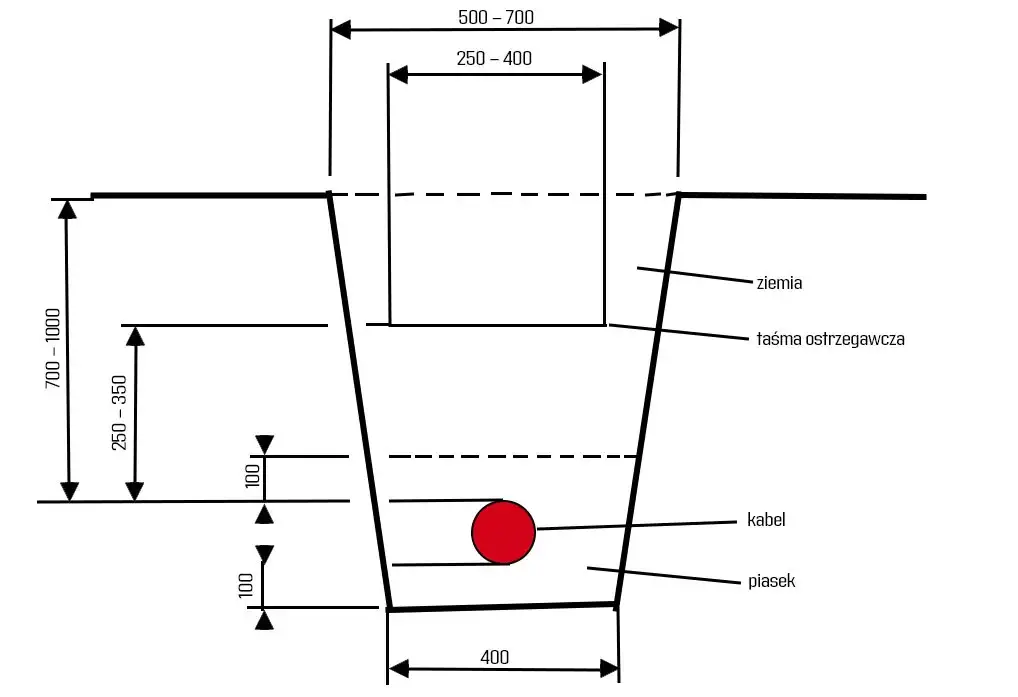

Układanie kabla w ziemi krok po kroku: najważniejsze zasady i normy

Prawidłowe ułożenie kabla w ziemi to równie ważny element, co jego dobór. Nawet najlepszy kabel nie spełni swojej funkcji, jeśli zostanie zainstalowany niezgodnie z normami. W Polsce kluczową rolę odgrywa norma N-SEP-E-004 "Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa", która precyzuje wymagania dotyczące głębokości, podsypki i zabezpieczeń. Zawsze podkreślam, że przestrzeganie tych zasad to podstawa bezpieczeństwa i bezawaryjnej pracy instalacji.

Na jakiej głębokości zakopać kabel? Wymagania normy N-SEP-E-004

Głębokość ułożenia kabla ma kluczowe znaczenie dla jego ochrony przed uszkodzeniami mechanicznymi, np. podczas prac ogrodowych czy budowlanych. Norma N-SEP-E-004 jasno określa minimalne głębokości dla kabli do 1 kV:

• W terenie poza rolnym (np. w ogrodzie, na działce rekreacyjnej): minimum 70 cm. To standardowa głębokość, która zapewnia odpowiednią ochronę.
• Pod chodnikiem lub ścieżką rowerową: minimum 50 cm. W miejscach, gdzie ruch pojazdów jest ograniczony, dopuszcza się nieco mniejszą głębokość.
• Na terenach rolnych (np. pola uprawne): minimum 1 m. Ze względu na głębokie oranie i inne prace rolne, wymagana jest większa głębokość.

Pamiętaj, że są to wartości minimalne. Jeśli masz możliwość, zawsze warto zakopać kabel nieco głębiej, aby zwiększyć jego bezpieczeństwo.

Piaskowa otulina: Dlaczego podsypka pod kablem jest ważniejsza niż myślisz?

Podsypka piaskowa to element, który często bywa bagatelizowany, a jest niezwykle ważny. Kabel należy ułożyć na 10-centymetrowej warstwie piasku, a następnie przysypać go kolejną warstwą piasku o tej samej grubości. Dlaczego piasek jest tak istotny?

• Ochrona mechaniczna: Piasek tworzy miękką otulinę, która chroni kabel przed ostrymi kamieniami i innymi elementami gruntu, które mogłyby uszkodzić jego izolację pod wpływem nacisku.
• Odprowadzanie ciepła: Piasek ma lepsze właściwości przewodzenia ciepła niż zwykła ziemia. Dzięki temu pomaga w efektywnym odprowadzaniu ciepła generowanego przez kabel podczas pracy, zapobiegając jego przegrzewaniu się.
• Ułatwienie przyszłych prac: W razie potrzeby lokalizacji kabla lub wykonania prac naprawczych, piaskowa otulina znacznie ułatwia odkopywanie i minimalizuje ryzyko uszkodzenia kabla.

Zawsze używaj czystego piasku, bez domieszek kamieni czy gruzu.

Niebieska folia ostrzegawcza: tani strażnik Twojego bezpieczeństwa

Po ułożeniu kabla na podsypce piaskowej i przysypaniu go kolejną warstwą piasku, na wysokości około 25-35 cm nad kablem (dla napięć do 1 kV) należy umieścić niebieską folię ostrzegawczą. To tani, ale niezwykle skuteczny element zabezpieczający. Jej głównym celem jest ostrzeżenie osób wykonujących późniejsze prace ziemne (np. kopanie pod fundamenty, sadzenie drzew) o obecności kabla elektrycznego. Widoczna folia daje sygnał: "Uwaga, pod spodem jest kabel!". Dzięki temu można uniknąć przypadkowego przecięcia kabla, co mogłoby prowadzić do poważnych wypadków, włącznie z porażeniem prądem.

Czy kabel ziemny musi być w peszlu? Rola rur osłonowych (Arot)

Wielu moich klientów pyta, czy kabel ziemny musi być układany w rurze osłonowej, takiej jak peszel czy rura Arot. Odpowiedź brzmi: nie jest to obligatoryjne na całej długości kabla, ale jest zdecydowanie zalecane w miejscach szczególnie narażonych na uszkodzenia mechaniczne. Rury osłonowe pełnią funkcję dodatkowej bariery ochronnej i są nieocenione w takich miejscach jak:

• Przejścia pod drogami i wjazdami: Gdzie kabel jest narażony na duże obciążenia dynamiczne i statyczne.
• Wprowadzenie kabla do budynku: Chronią kabel przed uszkodzeniami mechanicznymi przy fundamencie oraz przed gryzoniami.
• W pobliżu drzew lub krzewów: Gdzie korzenie mogą z czasem uszkodzić kabel.
• W miejscach, gdzie planowane są przyszłe prace ziemne: Zapewniają dodatkową warstwę ochronną.

Rury Arot, dzięki swojej karbowanej konstrukcji i wytrzymałości, są szczególnie polecane do tego typu zastosowań, zapewniając solidną ochronę mechaniczną.

Najczęstsze błędy przy instalacji zewnętrznej i jak ich unikać

Nawet najlepiej dobrany kabel i znajomość norm nie uchronią Cię przed problemami, jeśli popełnisz podstawowe błędy podczas instalacji. Z mojego doświadczenia wiem, że niektóre pomyłki powtarzają się nagminnie, a ich konsekwencje mogą być bardzo poważne. Oto najczęstsze z nich i wskazówki, jak ich unikać.

Zbyt płytki wykop: zagrożenie, które ujawni się przy pierwszych pracach w ogrodzie

To jeden z najczęstszych i najbardziej niebezpiecznych błędów. Ułożenie kabla na zbyt małej głębokości (np. 30-40 cm zamiast wymaganych 70 cm) stwarza ogromne ryzyko. Przy pierwszych pracach w ogrodzie kopaniu pod grządki, sadzeniu drzew, a nawet użyciu szpadla czy glebogryzarki łatwo o przypadkowe uszkodzenie kabla. Konsekwencje mogą być tragiczne: od porażenia prądem, przez pożar, po awarię całej instalacji. Zawsze przestrzegaj minimalnych głębokości określonych w normie N-SEP-E-004 i, jeśli to możliwe, zapewnij sobie dodatkowy zapas.

Brak folii ostrzegawczej: proszenie się o kłopoty

Kolejny błąd, który często widzę, to pomijanie folii ostrzegawczej. Niektórzy uważają, że to zbędny wydatek lub element, który nie ma realnego wpływu na bezpieczeństwo. Nic bardziej mylnego! Folia ostrzegawcza jest tanim, ale kluczowym elementem, który w przyszłości może uratować życie lub zapobiec poważnej awarii. Bez niej, każda osoba wykonująca prace ziemne na Twojej posesji jest narażona na nieświadome przecięcie kabla. Zawsze układaj niebieską folię ostrzegawczą na odpowiedniej wysokości nad kablem to inwestycja w bezpieczeństwo, która naprawdę się opłaca.

Przeczytaj również: Inwentaryzacja budynku: Co to jest i kiedy jej potrzebujesz?

Łączenie aluminium z miedzią bez specjalistycznych złączek: cichy zabójca instalacji

To błąd, który może nie ujawnić się od razu, ale z czasem stanie się "cichym zabójcą" Twojej instalacji. Bezpośrednie łączenie żył aluminiowych z miedzianymi bez zastosowania specjalistycznych złączek (np. bimetalicznych lub zacisków śrubowych z pastą kontaktową) prowadzi do zjawiska korozji galwanicznej. Aluminium i miedź to metale o różnym potencjale elektrochemicznym. W wilgotnym środowisku (a ziemia jest zawsze wilgotna) tworzą ogniwo galwaniczne, co skutkuje przyspieszoną korozją aluminium w miejscu styku. W efekcie połączenie zaczyna się utleniać, zwiększa się jego rezystancja, co prowadzi do przegrzewania się, iskrzenia, a w skrajnych przypadkach do pożaru. Zawsze używaj dedykowanych złączek bimetalicznych lub innych rozwiązań zatwierdzonych do łączenia tych dwóch metali, aby zapewnić bezpieczne i trwałe połączenie.

Wybierz mądrze i śpij spokojnie: Twoja checklista przed zakupem kabla

Podsumowując, wybór i instalacja kabla ziemnego to zadanie, które wymaga uwagi i przestrzegania zasad. Aby upewnić się, że podjąłeś właściwą decyzję i Twoja instalacja będzie bezpieczna i trwała, przygotowałam dla Ciebie krótką checklistę. Przejdź przez nią przed zakupem i montażem!

1. Określ moc obciążenia: Zsumuj moc wszystkich urządzeń, które będą zasilane przez kabel.
2. Zmierz długość linii: Dokładnie zmierz odległość od źródła zasilania do punktu odbioru.
3. Wybierz liczbę żył: 3-żyłowy do instalacji jednofazowej, 5-żyłowy do trójfazowej.
4. Zdecyduj o materiale żył (YKY czy YAKY): Rozważ miedź (YKY) dla krótszych odcinków i wyższych obciążeń lub aluminium (YAKY) dla dłuższych odcinków i oszczędności, pamiętając o większym przekroju.
5. Dobierz odpowiedni przekrój: Na podstawie mocy, długości i materiału żył, korzystając z tabel obciążalności i uwzględniając spadki napięcia. W razie wątpliwości skonsultuj się z elektrykiem.
6. Zaplanuj głębokość wykopu: Minimum 70 cm w ogrodzie, 50 cm pod chodnikiem, 1 m na terenach rolnych.
7. Przygotuj piasek: Zapewnij wystarczającą ilość piasku do podsypki (10 cm pod i 10 cm nad kablem).
8. Kup folię ostrzegawczą: Nie zapomnij o niebieskiej folii ostrzegawczej na kable do 1 kV.
9. Rozważ rury osłonowe (Arot): Zwłaszcza w miejscach narażonych na uszkodzenia (przejścia, wprowadzenia do budynku).
10. Zaplanuj połączenia: Jeśli łączysz miedź z aluminium, zaopatrz się w specjalistyczne złączki bimetaliczne.
11. Skonsultuj się z elektrykiem: Jeśli masz jakiekolwiek wątpliwości, zawsze zleć projekt lub weryfikację instalacji kwalifikowanemu elektrykowi.
