Co potrzebuje geodeta do wytyczenia budynku? Kompletny poradnik

Planujesz budowę i zastanawiasz się, co musisz przygotować, zanim geodeta wytyczy Twój budynek na działce? Ten artykuł to praktyczny przewodnik dla każdego inwestora, który krok po kroku wyjaśni, jakie dokumenty są niezbędne, jak przebiega proces tyczenia i na co zwrócić uwagę, aby uniknąć kosztownych błędów.

Precyzyjne geodezyjne wytyczenie budynku to nie tylko formalność, ale przede wszystkim fundament dla całej inwestycji. To właśnie na tym etapie projekt, który dotychczas istniał jedynie na papierze, zostaje przeniesiony w rzeczywistość na Twoją działkę. Jakiekolwiek niedociągnięcia czy błędy w tym procesie mogą skutkować poważnymi problemami prawnymi, technicznymi, a co za tym idzie, finansowymi w przyszłości. Niewłaściwe usytuowanie budynku może prowadzić do konieczności jego rozbiórki, kar finansowych, a nawet sporów z sąsiadami. Dlatego też, jako inwestor, musisz zadbać o to, by ten etap został wykonany z najwyższą starannością i zgodnie z obowiązującymi przepisami.

W tym kluczowym procesie geodeta pełni rolę eksperta, którego zadaniem jest prawidłowe i zgodne z projektem przeniesienie obiektu na grunt. To on, posługując się specjalistycznym sprzętem i wiedzą, gwarantuje, że Twój dom stanie dokładnie tam, gdzie powinien. Zgodnie z Prawem budowlanym, obowiązek zapewnienia geodezyjnego wytyczenia obiektu spoczywa na kierowniku budowy. Jeśli jednak kierownik budowy nie został jeszcze powołany, odpowiedzialność ta spada bezpośrednio na inwestora. To oznacza, że to Ty, jako właściciel inwestycji, musisz dopilnować, aby geodeta otrzymał wszystkie niezbędne dokumenty i miał możliwość wykonania swojej pracy w odpowiednim czasie.

Kompletna checklista dla inwestora: oto dokumenty, o które zapyta każdy geodeta

Zatwierdzony projekt budowlany, obejmujący zarówno część architektoniczno-budowlaną, jak i projekt zagospodarowania działki lub terenu, jest absolutną podstawą pracy geodety. To dla niego prawdziwa "mapa skarbów", zawierająca wszystkie kluczowe informacje: wymiary budynku, jego kształt, orientację względem stron świata oraz, co najważniejsze, precyzyjne usytuowanie na działce. Bez tego dokumentu geodeta nie jest w stanie ani rozpocząć, ani prawidłowo wykonać tyczenia, ponieważ nie ma z czego przenieść danych na grunt. To właśnie w projekcie znajdują się współrzędne i odległości, które geodeta musi odtworzyć w terenie.

Ostateczna decyzja o pozwoleniu na budowę to formalne "zielone światło", które legalizuje rozpoczęcie wszelkich prac budowlanych, w tym geodezyjnych. Bez tego dokumentu geodeta nie może przystąpić do tyczenia, ponieważ jego praca byłaby niezgodna z prawem i mogłaby zostać zakwestionowana. To dla niego potwierdzenie, że projekt został zaakceptowany przez odpowiednie organy administracji i że budowa może się rozpocząć. Zawsze upewnij się, że masz ten dokument w ręku i jest on ostateczny, zanim skontaktujesz się z geodetą.

Projekt zagospodarowania działki to niezwykle ważny element, który precyzuje, gdzie dokładnie budynek ma zostać posadowiony w granicach nieruchomości. Określa on nie tylko jego lokalizację, ale także odległości od granic działki, innych istniejących lub projektowanych obiektów, a także od infrastruktury technicznej, takiej jak sieci wodociągowe, kanalizacyjne czy energetyczne. Geodeta wykorzystuje te dane, aby zapewnić, że Twój budynek będzie stał w miejscu zgodnym z przepisami i nie naruszy praw sąsiadów ani nie koliduje z istniejącymi instalacjami.

Oprócz podstawowych dokumentów, warto mieć przygotowane również te, które mogą znacząco przyspieszyć i ułatwić pracę geodecie:

• Aktualna mapa do celów projektowych: Jest to mapa, na podstawie której powstał projekt budowlany. Geodeta może jej potrzebować do weryfikacji danych lub jako dodatkowego punktu odniesienia. Posiadanie jej pod ręką świadczy o Twoim profesjonalizmie.
• Wypis i wyrys z rejestru gruntów: Dokumenty te zawierają podstawowe informacje o działce, takie jak jej numer ewidencyjny, powierzchnia, właściciele oraz klasyfikacja gruntów. Chociaż geodeta może sam pozyskać te dane, ich wcześniejsze dostarczenie może usprawnić proces i pozwolić mu na szybsze przygotowanie się do pracy.

Jak w praktyce wygląda proces tyczenia? Twój udział w geodezyjnym "przeniesieniu" domu na działkę

Pierwszym krokiem, który musisz podjąć, jest kontakt z wybranym geodetą i przekazanie mu kompletnej dokumentacji. Pamiętaj, aby zrobić to z odpowiednim wyprzedzeniem od kilku dni do nawet kilku tygodni. Dlaczego? Geodeta potrzebuje czasu nie tylko na zapoznanie się z projektem, ale także na zgłoszenie planowanych prac w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK), co jest obowiązkowe. Ponadto, dobry geodeta ma zazwyczaj napięty grafik, więc wcześniejsza rezerwacja terminu pozwoli uniknąć niepotrzebnych opóźnień w rozpoczęciu budowy.

Zanim geodeta pojawi się na Twojej działce z niwelatorem i tachimetrem, wykonuje szereg prac kameralnych w biurze. Oznacza to, że dokładnie analizuje projekt budowlany, weryfikuje dane i przygotowuje niezbędne obliczenia, aby precyzyjnie przenieść geometrię budynku na grunt. Następnie, zgodnie z przepisami, ma obowiązek zgłosić planowane prace geodezyjne w odpowiednim Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). Jest to formalność, która zapewnia legalność i dokumentację wszystkich działań geodezyjnych na Twojej działce.

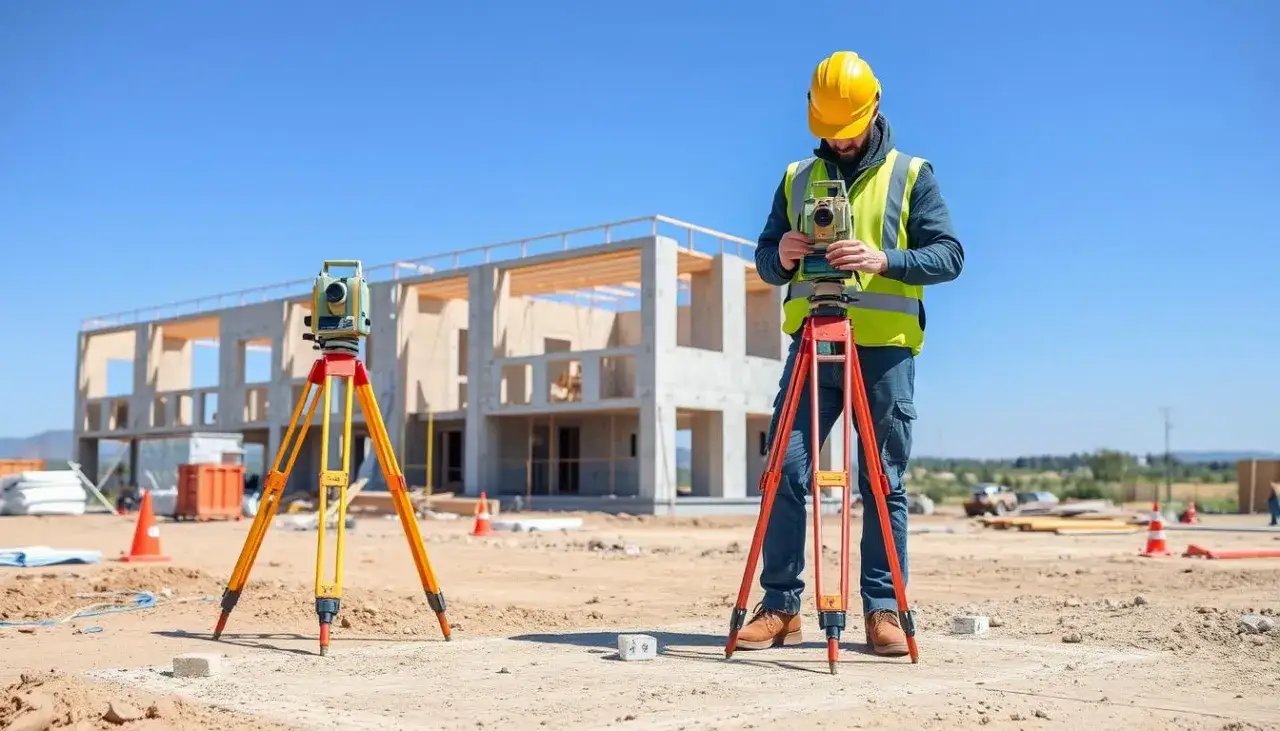

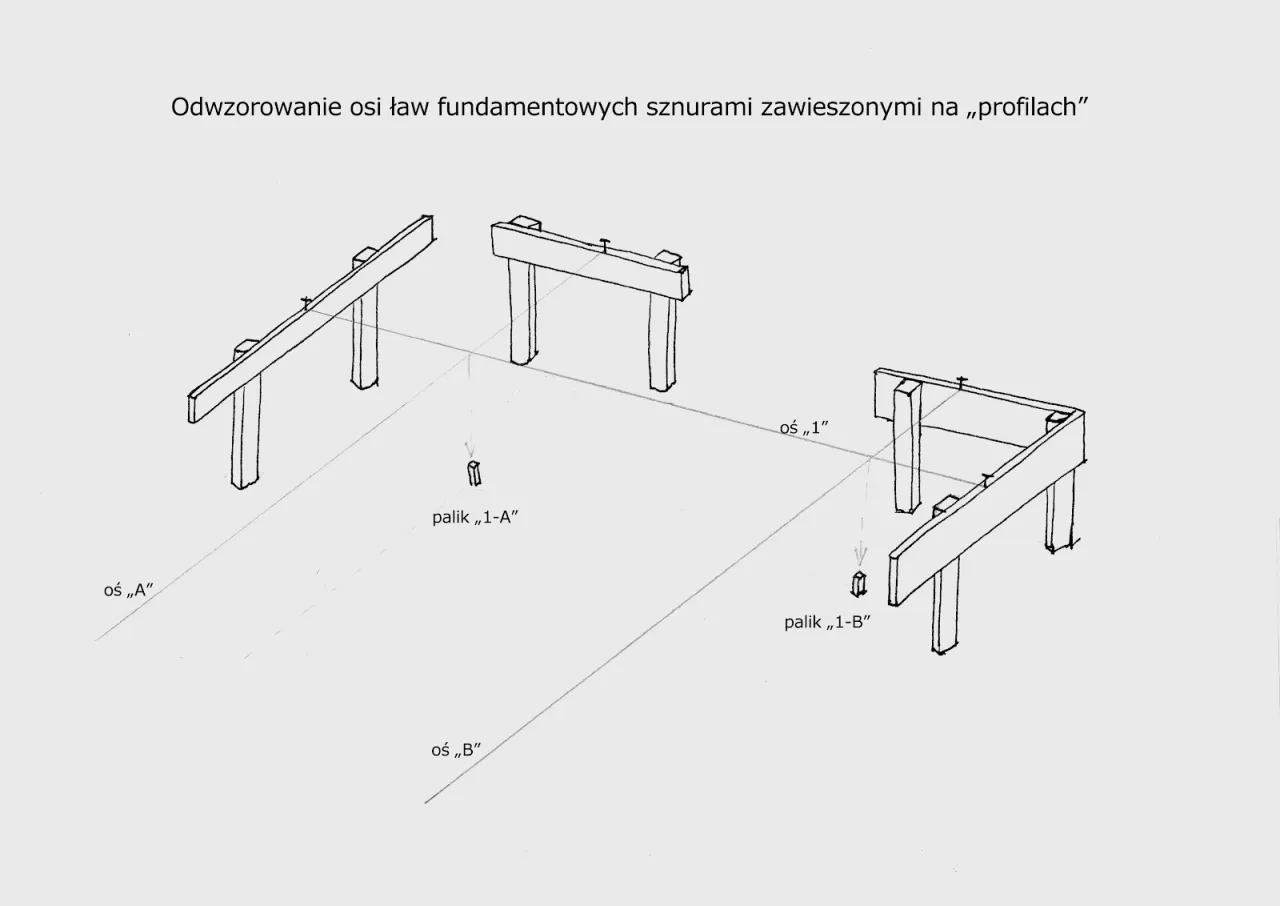

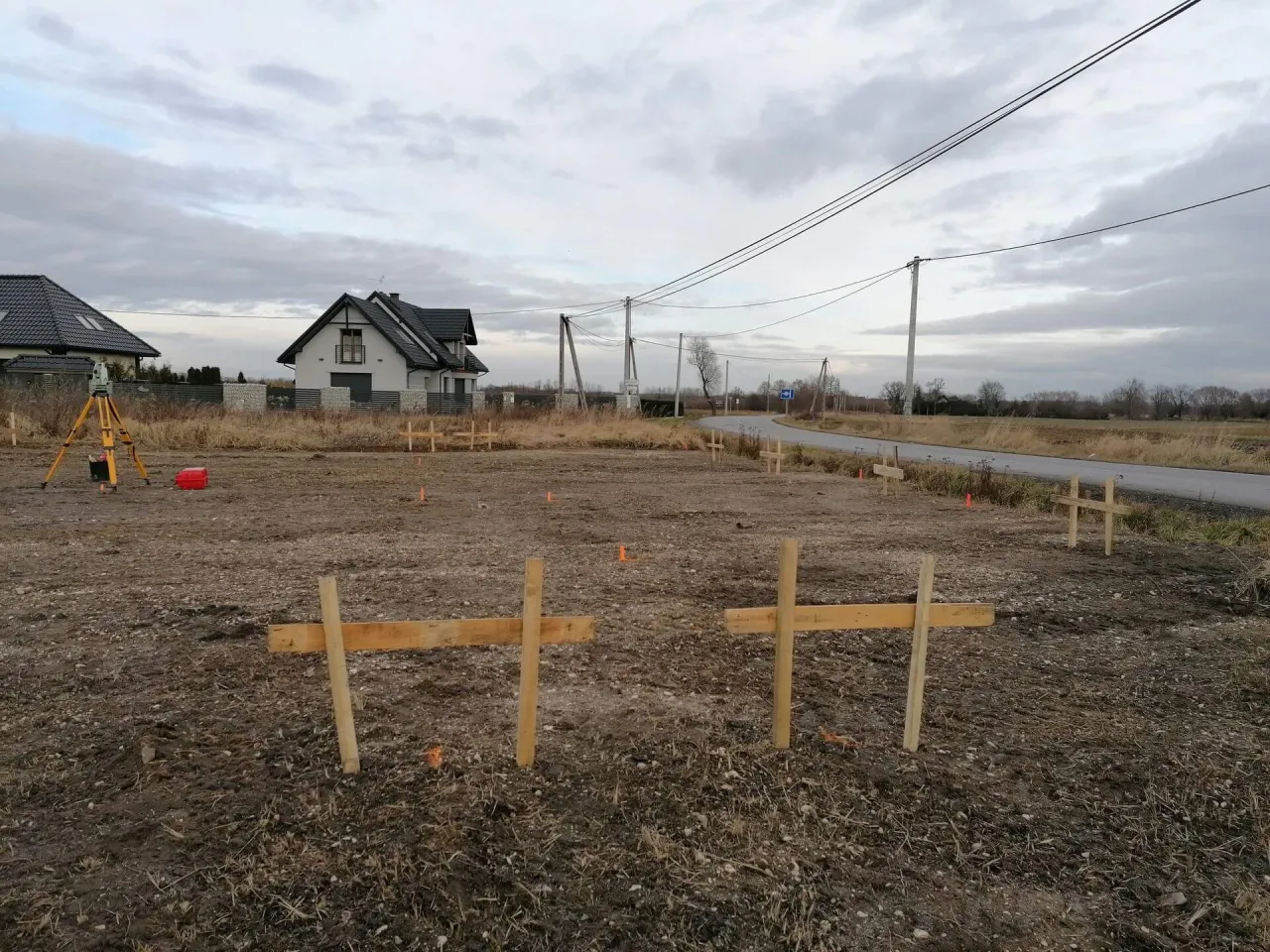

Kiedy geodeta przybywa na działkę, rozpoczyna się właściwy proces tyczenia. Za pomocą specjalistycznego sprzętu, takiego jak tachimetr, precyzyjnie przenosi geometrię budynku z projektu na grunt. Oznacza to wyznaczenie charakterystycznych punktów, przede wszystkim głównych osi konstrukcyjnych budynku oraz jego narożników. Punkty te są utrwalane za pomocą tymczasowych, ale stabilnych znaków. Najczęściej są to drewniane paliki, gwoździe wbite w tzw. ławy ciesielskie (ławy drutowe) specjalne konstrukcje z desek i drutu, które umożliwiają precyzyjne naciągnięcie linki wyznaczającej oś ściany. Mogą być to również inne markery, w zależności od preferencji geodety i warunków terenowych. Te znaki stanowią "szkielet" Twojego przyszłego domu, wskazując ekipie budowlanej, gdzie dokładnie mają powstać fundamenty i ściany.

Niezwykle ważnym elementem tyczenia jest również wyznaczenie stałego punktu wysokościowego, zwanego reperem roboczym. Ten punkt stanowi dla całej budowy "punkt zero" i jest kluczowym odniesieniem dla wszystkich pomiarów wysokościowych. To właśnie od niego będzie mierzony poziom posadzki, wysokość ścian czy dachów. Reper roboczy musi być stabilny i umieszczony w miejscu, które nie będzie narażone na zniszczenie w trakcie prac budowlanych. Dzięki niemu masz pewność, że wszystkie elementy konstrukcyjne budynku znajdą się na odpowiednich wysokościach, zgodnie z projektem.

Nie tylko paliki w ziemi: co otrzymujesz od geodety po zakończonej pracy?

Po zakończeniu prac w terenie, geodeta przygotowuje i przekazuje Ci "szkic tyczenia". To oficjalny dokument geodezyjny, który potwierdza dokładną lokalizację osi budynku na działce, wraz z wymiarami i odległościami od punktów odniesienia. Szkic ten jest niezwykle ważnym elementem dokumentacji budowy i powinien być przechowywany na placu budowy. Stanowi on dowód, że tyczenie zostało wykonane zgodnie z projektem i przepisami, a także jest punktem odniesienia dla kierownika budowy i wykonawców na dalszych etapach realizacji inwestycji.

Oprócz szkicu tyczenia, geodeta ma obowiązek dokonać stosownego wpisu w dzienniku budowy. Jest to formalne potwierdzenie wykonania usługi geodezyjnej, zawierające datę, zakres prac oraz podpis uprawnionego geodety. Taki wpis jest niezbędny do kontynuowania dalszych etapów budowy i stanowi dowód dla organów nadzoru budowlanego, że prace geodezyjne zostały wykonane prawidłowo i przez uprawnioną osobę. Bez tego wpisu, prace budowlane nie powinny być kontynuowane.

Najczęstsze błędy i pytania: jak uniknąć kosztownych pomyłek na starcie?

Jednym z najczęstszych błędów, który może prowadzić do kosztownych pomyłek, jest brak komunikacji i obecności kierownika budowy podczas tyczenia. To właśnie kierownik budowy, jako osoba odpowiedzialna za realizację projektu, powinien być obecny na działce w momencie tyczenia. Jego obecność jest kluczowa, aby wyjaśnić wszelkie niejasności dotyczące znaczenia wyznaczonych osi na przykład, czy geodeta wyznaczył oś ściany, czy jej zewnętrzną lub wewnętrzną krawędź. Brak tych precyzyjnych ustaleń może skutkować błędami wykonawczymi już na etapie fundamentów, co w przyszłości będzie generować dodatkowe koszty i opóźnienia.

Nieprzygotowana działka to kolejny czynnik, który może utrudnić lub wręcz uniemożliwić geodecie prawidłowe wykonanie pracy:

• Gęsta roślinność: Wysokie trawy, krzaki czy samosiejki mogą zasłaniać widoczność i uniemożliwiać precyzyjne pomiary.
• Gruz i odpady: Pozostałości po poprzednich budowach lub składowany gruz mogą przeszkadzać w swobodnym poruszaniu się i ustawianiu sprzętu.
• Brak dostępu: Jeśli działka jest trudno dostępna lub nie ma na niej utwardzonego dojazdu, geodeta może mieć problem z transportem sprzętu.
• Brak wyznaczenia granic działki: Chociaż geodeta może je odtworzyć, jeśli granice nie są widoczne w terenie, może to wydłużyć czas pracy.

Zawsze podkreślam moim klientom, jak ważna jest waga precyzyjnych ustaleń z geodetą (i kierownikiem budowy) przed rozpoczęciem pomiarów. Wyjaśnijcie sobie dokładnie, co oznaczają wyznaczane osie. Czy odnoszą się one do środka ściany, czy do jej zewnętrznej/wewnętrznej krawędzi? To z pozoru drobny szczegół, ale ma fundamentalne znaczenie dla ekipy wykonującej fundamenty. Niewłaściwe zrozumienie tych oznaczeń może skutkować tym, że fundamenty zostaną wykonane niezgodnie z projektem, co pociągnie za sobą konieczność kosztownych poprawek lub nawet zmian w projekcie.
